在建筑概念設計時有兩個方案，業主方選擇了和諧的，旋轉角度60°的概念設計，外形上兩個體量各自獨立卻又緊密交織，象征著香港與大陸間的互動合作與和諧統一。后期，弗思特又配合業主方對更多角度的方案進行深化研究，最終業主方綜合考慮建筑效果、結構體系、實現效果等多方面因素，確定旋轉45°的最優方案。此外，由于本項目為超高層，無法避免航空限高的問題，最終高度從330米降至295米。

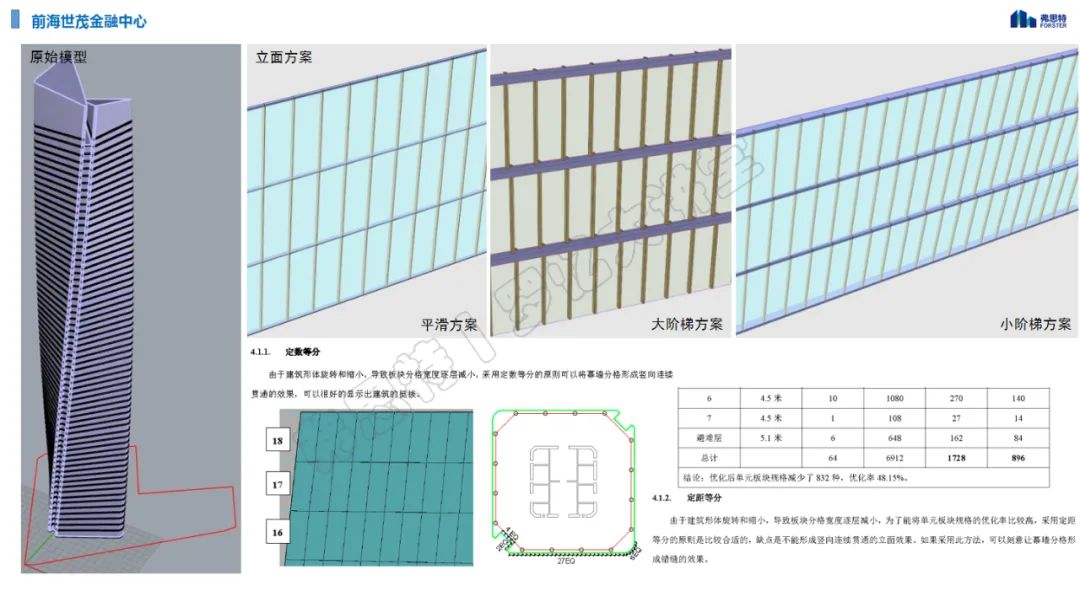

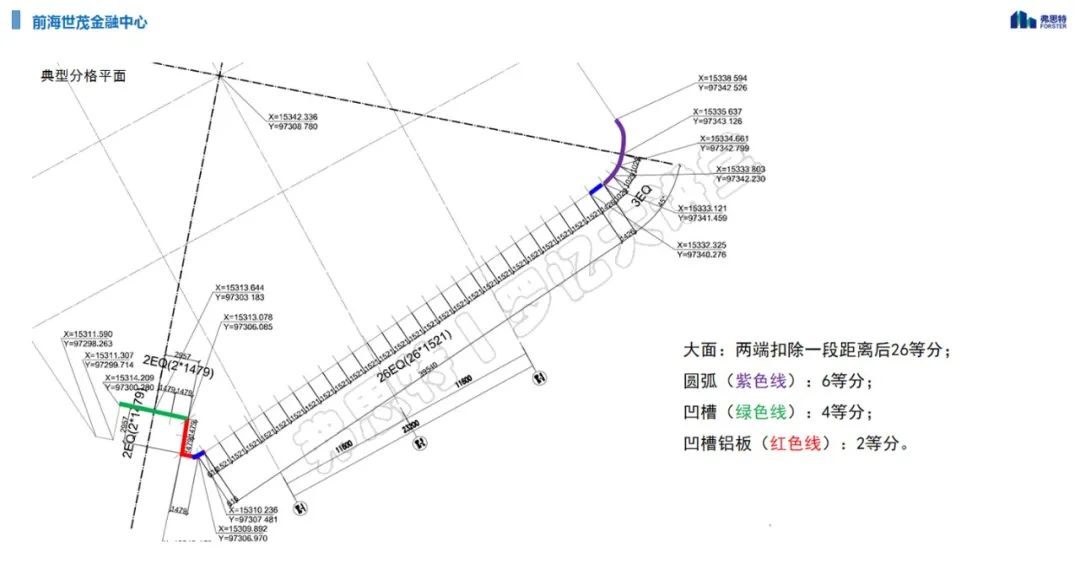

在設計過程中，建筑師想要實現平順、光滑的表皮效果，因此項目團隊研究了定數等分、定距等分的立面分格，出具相關報告。另外，通過研究項目的表皮輪廓，即要實現每層旋轉約0.6136度，總共扭轉45度，高度上每一米的旋轉角度相等，圓弧部位通過比選，采用折線擬合的方案，綜上考慮完成后，最終確定了分格劃分原則，如下圖：

曲面分析與構造驗證

在研究表皮分格過程中，我們嘗試對幕墻系統放樣，發現龍骨存在干涉的情況，需要對曲面進行分析，尋找規律。曲面分析后，發現四點翹曲值最大約22mm，大部分在18mm以內，經過分析，其應力大多分布在冷彎玻璃的角部，大小在2兆帕以內。

系統解決方案對比：

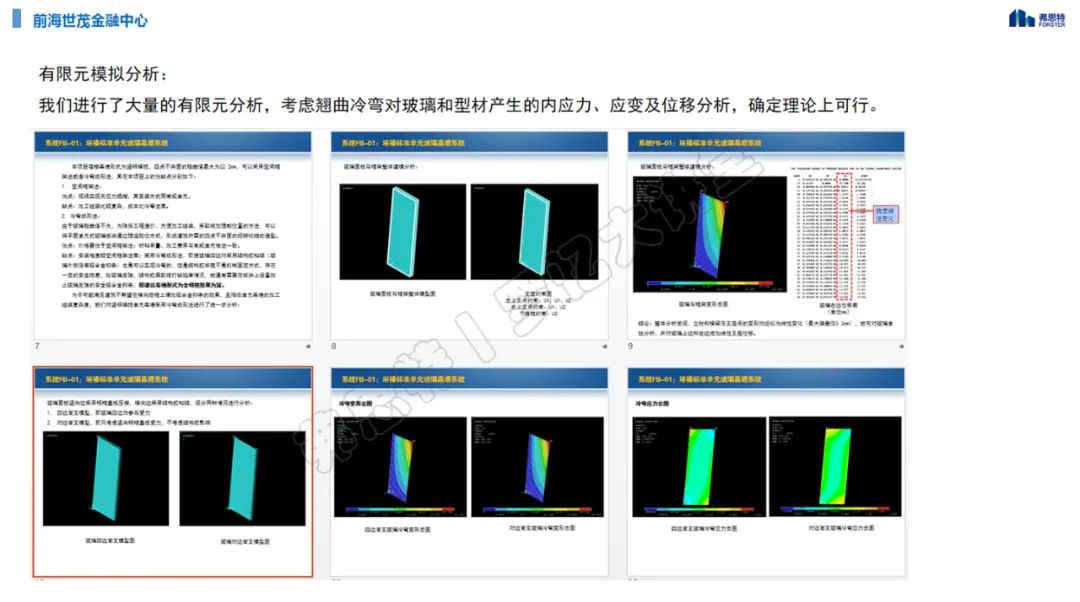

有限元模擬分析：

不管采用何種方式，玻璃都需要進行冷彎，對型材也會產生一定影響。后續根據最不利的情況，團隊進行了大量的有限元分析，考慮翹曲冷彎對玻璃和型材產生的內應力、應變及位移分析，綜合發現冷彎的應力影響較小，確定理論上可行。

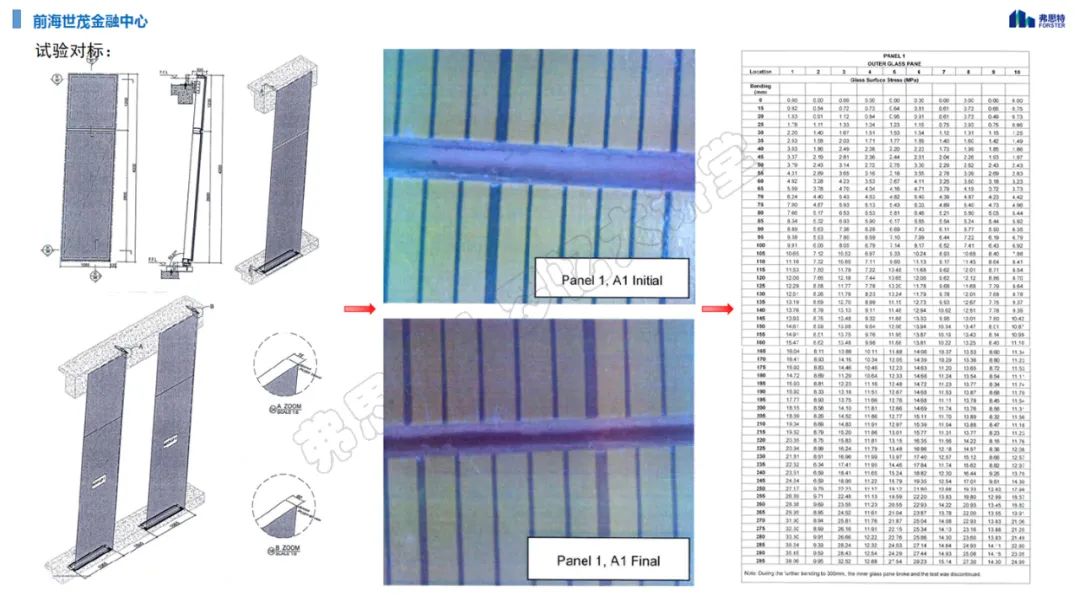

理論分析后，團隊還將本項目與相似的案例進行對標，下圖為某項目的實際數據。

經過理論論證以及項目對標，后續還進行了實驗室論證，15年年初，經遠大配合在試驗室內冷拉單元。驗證證明，在當單元冷拉彎后，普通的單元是沒有問題的，且防水也不受影響。但翻窗經冷彎后，不能正常打開，打開后，也不能正常關閉。

根據項目團隊綜合研究判斷認為，冷彎玻璃翹曲值在L/60以內，基本上與平板玻璃沒有差異。

結構和節點設計分析

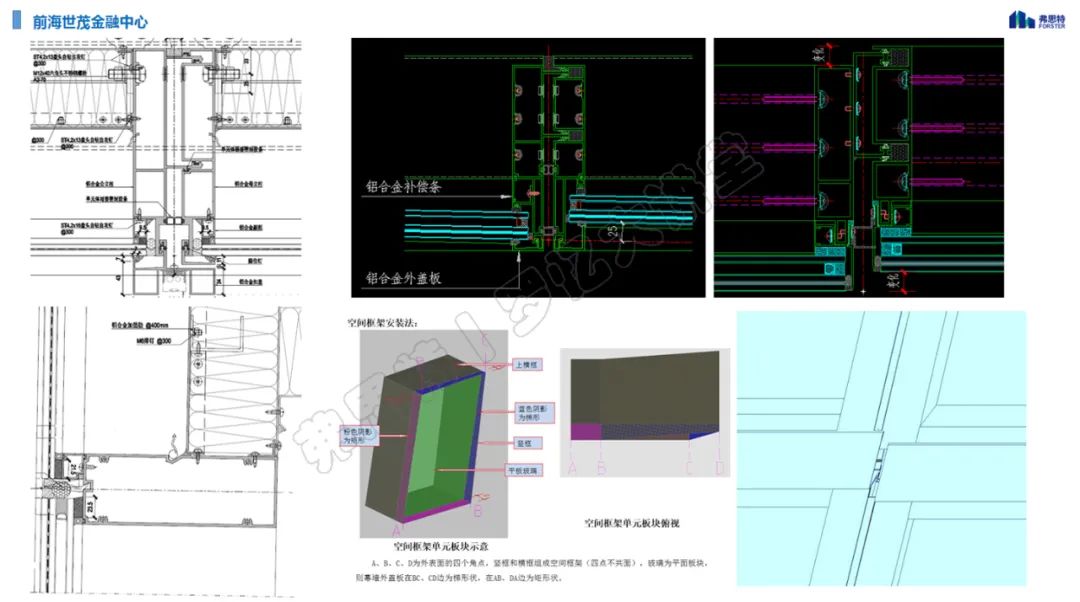

△部分節點構造

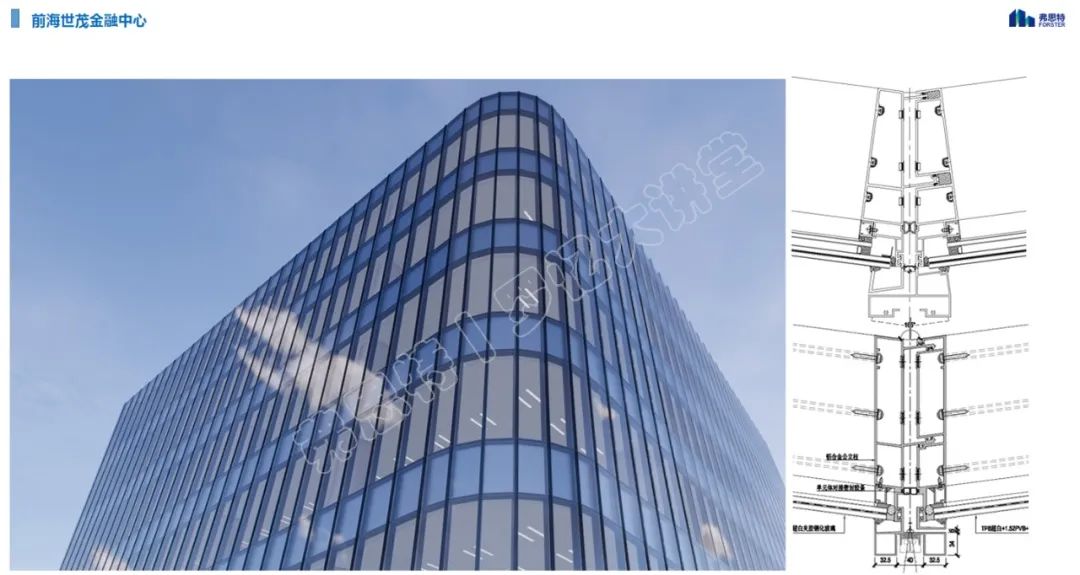

△圓弧處節點

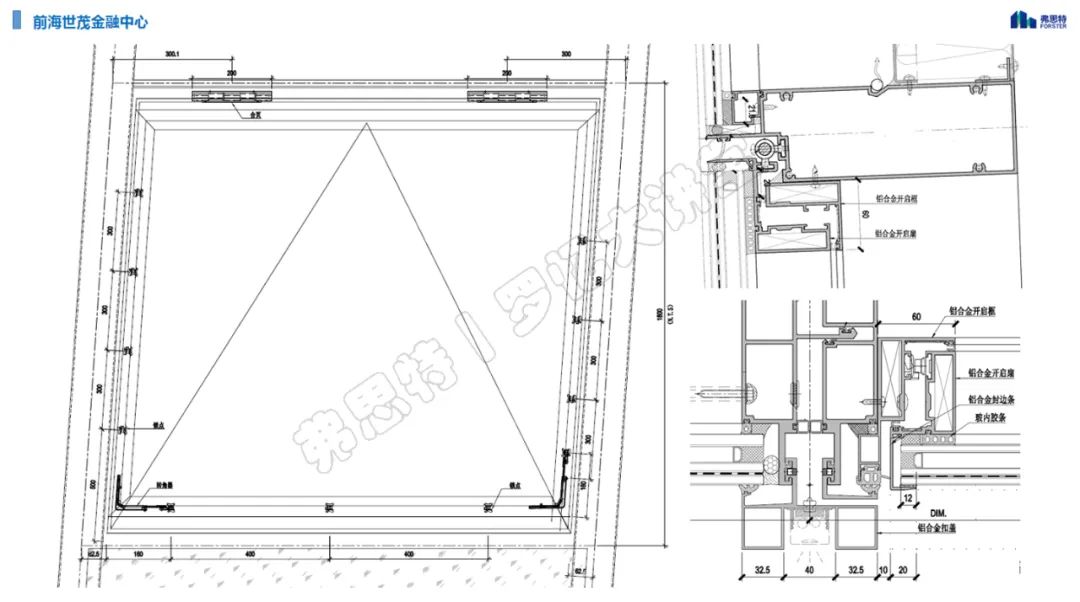

△開啟窗節點

擦窗機設計及其實施

擦窗機的設計，同樣是本項目面臨的巨大問題之一：建筑師不同意屋頂設置擦窗機，認為影響效果；建筑扭轉角度較大，若中部設置擦窗機，本就局促的避難層該如何處理；擦窗機吊船如何在扭轉立面上工作，吊船如何行走；防風銷有沒有特殊設計？以上都是項目進程中遇到的一系列難題。

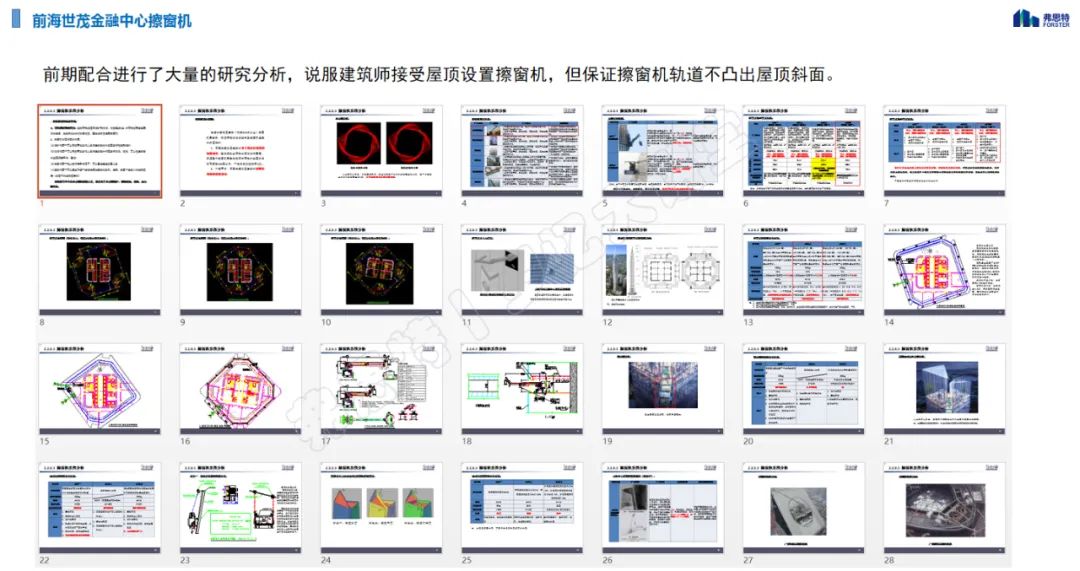

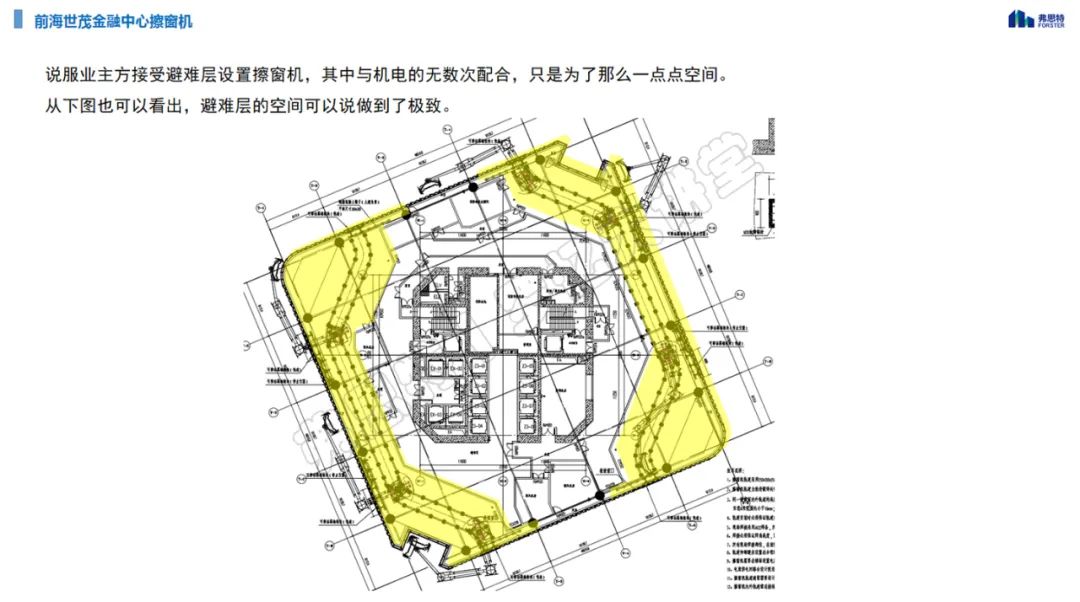

前期配合進行了大量的研究分析，說服建筑師接受屋頂設置擦窗機，但保證擦窗機軌道不凸出屋頂斜面。后續說服業主方接受避難層設置擦窗機，其中與機電的無數次配合，從下圖也可以看出，避難層的空間幾乎做到了極致。

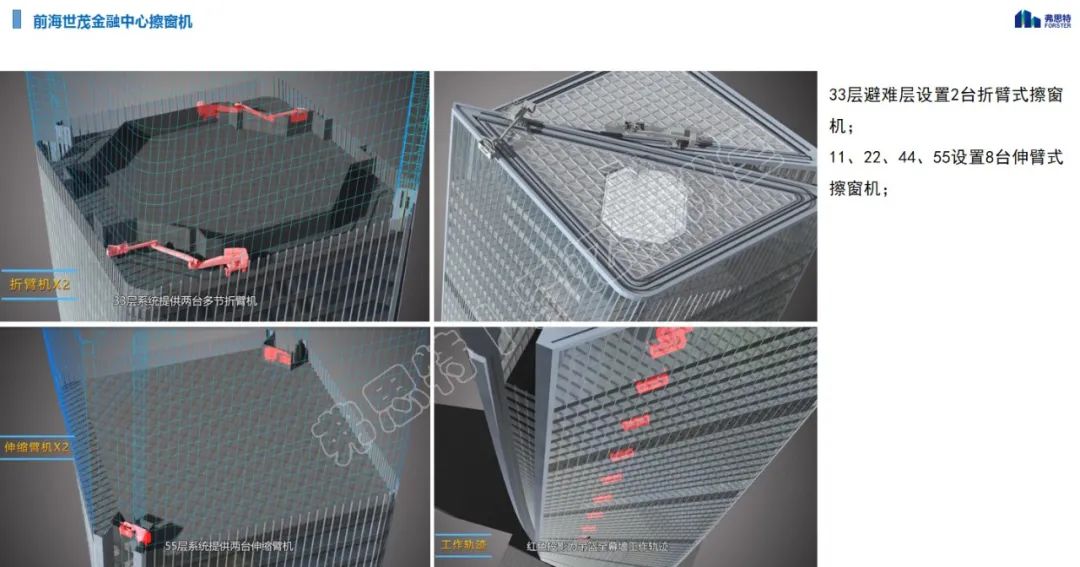

在項目33層避難層設置有2臺折臂式擦窗機，11、22、44、55設置8臺伸臂式擦窗機，屋頂設置2臺斜爬軌道式擦窗機，且由原銜接軌道調整為貫通軌道，大大提高了安全性，最終將相關問題全部解決。

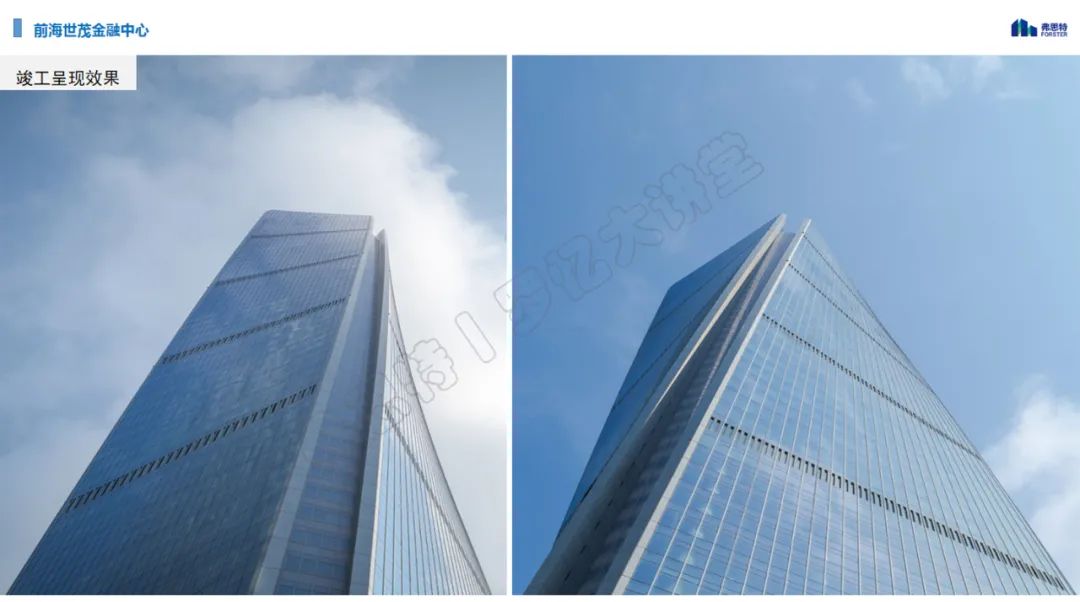

當時設計完成后，如此大體量下使用冷彎玻璃的項目，前海世茂金融中心是第一個，因此也有許多顧慮，需要大量的理論、實際數據支撐，才能推動項目完成。

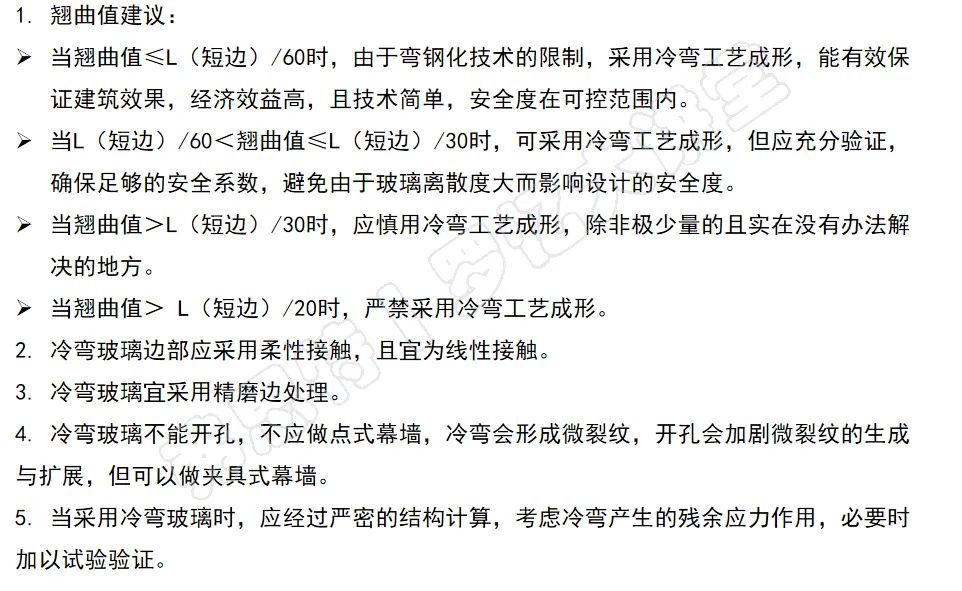

項目團隊綜合相關研究分析，還得出以下一些建議供大家深入思考、探討：
