招商少荃體育中心

體育館建筑立面采用穿孔鋁板材質，三角形折面板的分縫劃分，形成第一層級的立面肌理；每個折面內部的穿孔板板縫劃分，形成第二層級的立面肌理；要弱化每塊最小板材單元的拼縫，使整個建筑立面造型更加立體且細節豐富。

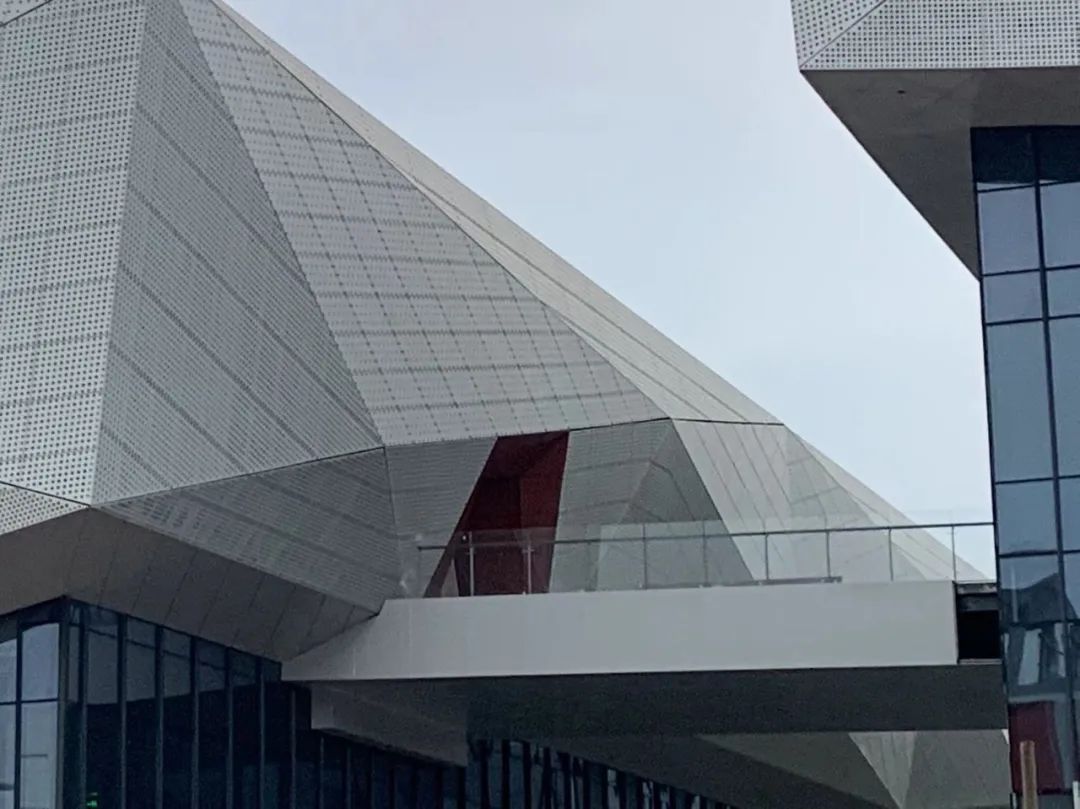

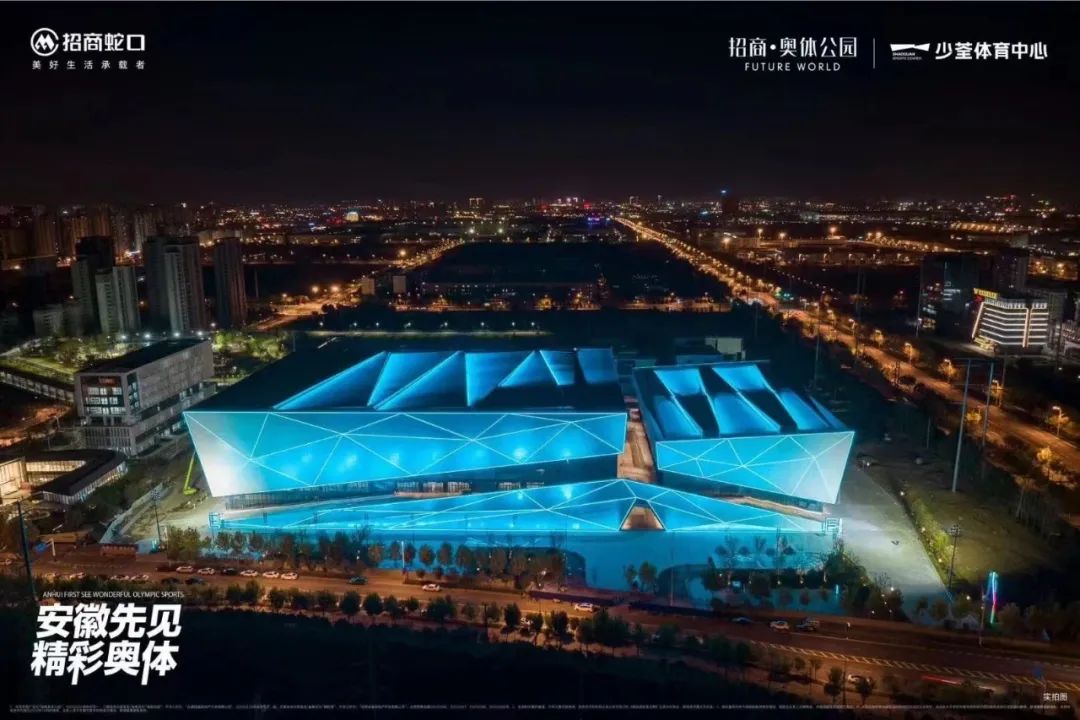

▲  實景圖

整體外觀效果上，空間穿孔板的占比最大，因此穿孔板的肌理呈現、分格劃分以及穿孔大小的選取和排布非常重要，也很困難，經過多次翻模比對和現場視覺樣板效果考量，最終確定如下原則：采用不同穿孔率的鋁板，自上而下穿孔率逐漸增加，隨著立面的折面造型形成韻律，同時也使建筑立面折板造型更加富有層次。

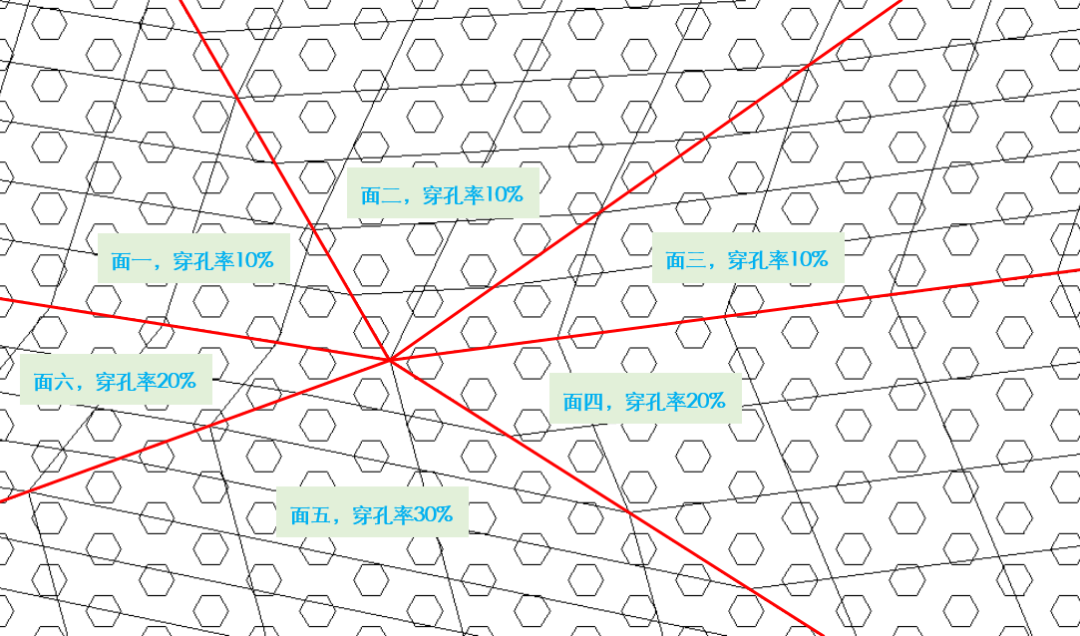

▲  穿孔率分布圖

穿孔鋁板采用開縫設計，其中，不同空間面之間的轉折縫寬為25mm，同一面內的板塊分縫寬為12mm，板塊統一采用側邊打釘以保證膠縫處干凈、美觀。

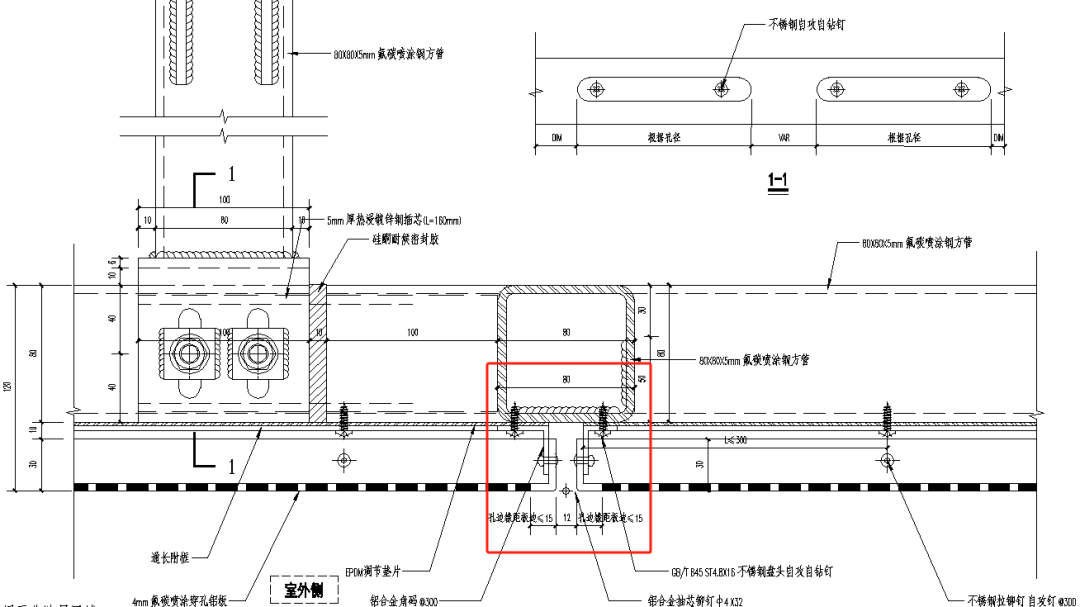

▲  同一面內板塊分縫節點圖

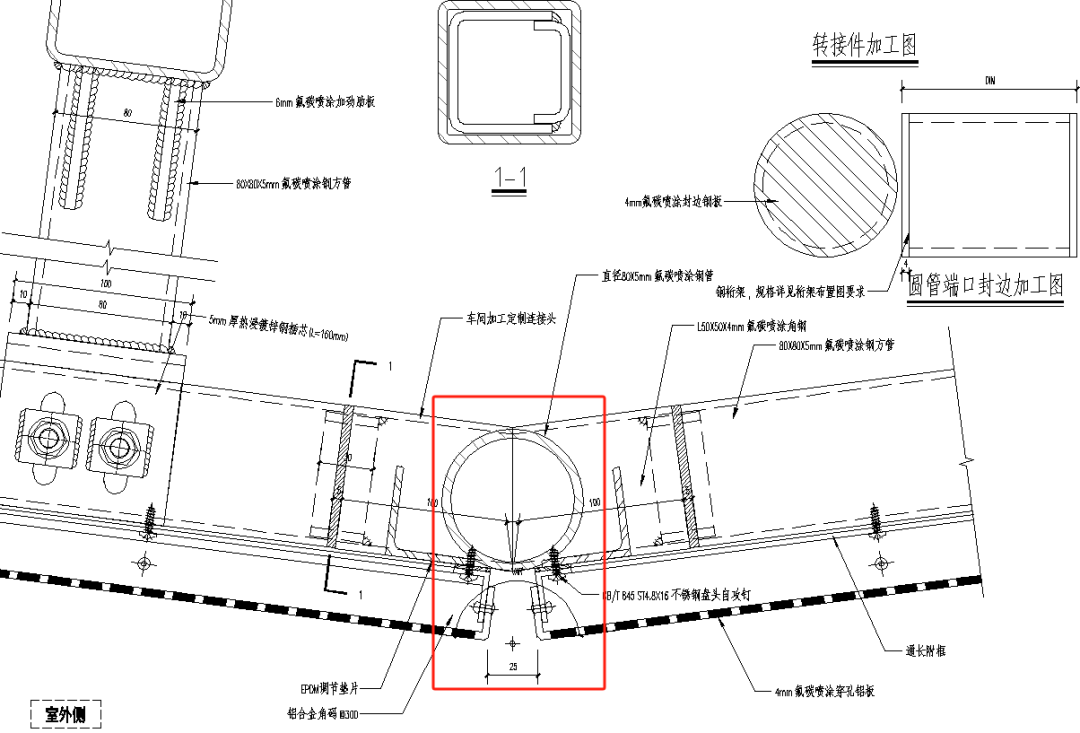

▲  不同面轉折處分縫節點圖

本項目金屬屋面其龍骨需生根至屋面主體鋼網架上，由于前期主體鋼結構的網架設計未考慮幕墻的荷載影響，故為確保安全可靠，幕墻結構計算時需將龍骨整體建模后結合網架變形同步考慮，結構關系影響較大。

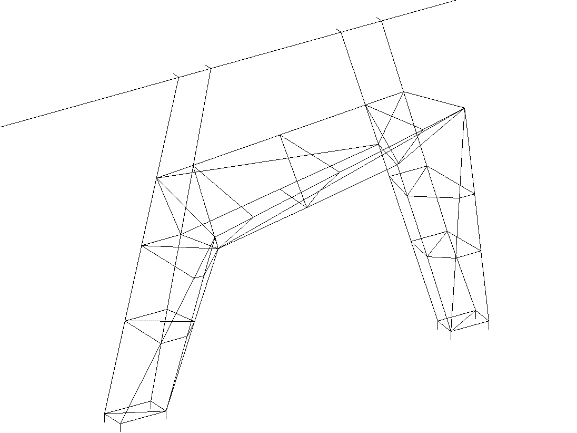

▲  鋼桁架龍骨布置圖

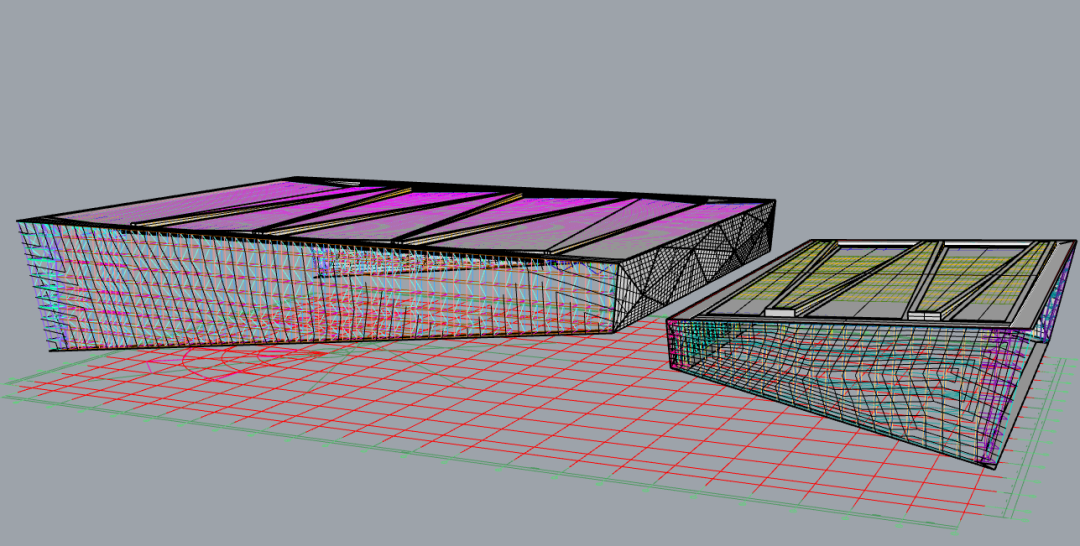

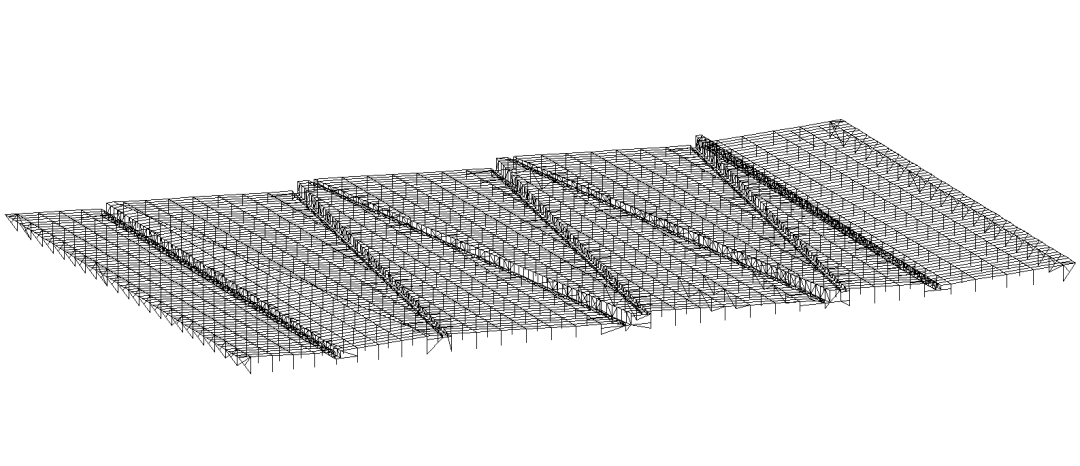

▲  金屬屋面龍骨三維線模

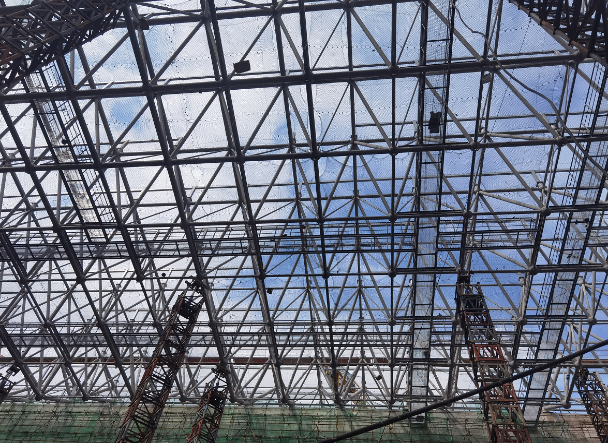

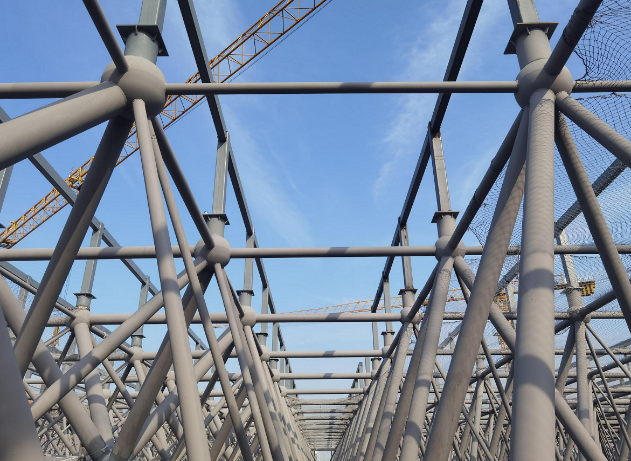

▲  主體鋼結構網架現場施工照片

本項目外立面屬于空間立面，轉折和交接關系多變，骨架均需按大跨度、大懸挑鋼桁架來設計，設計和施工難度大，對現場測繪、放樣精度要求高，因此幕墻設計階段需要大量建模來進行前期結構計算和輔助后期現場施工。

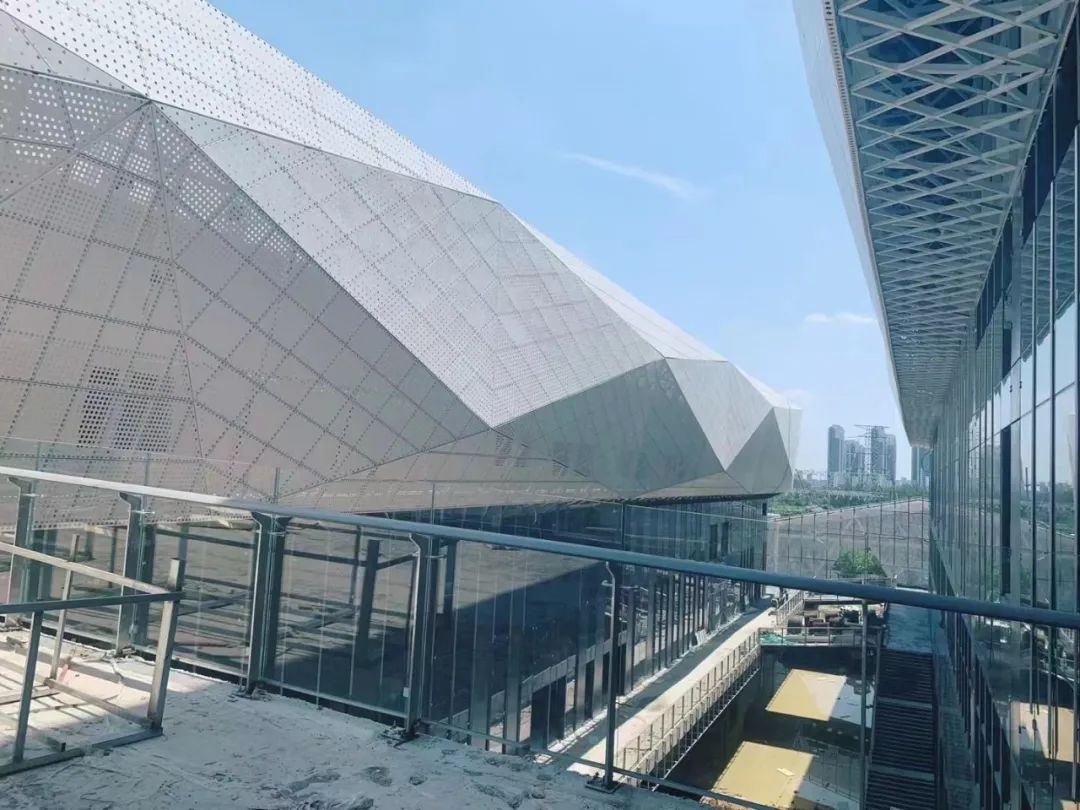

▲  體育館東側平臺

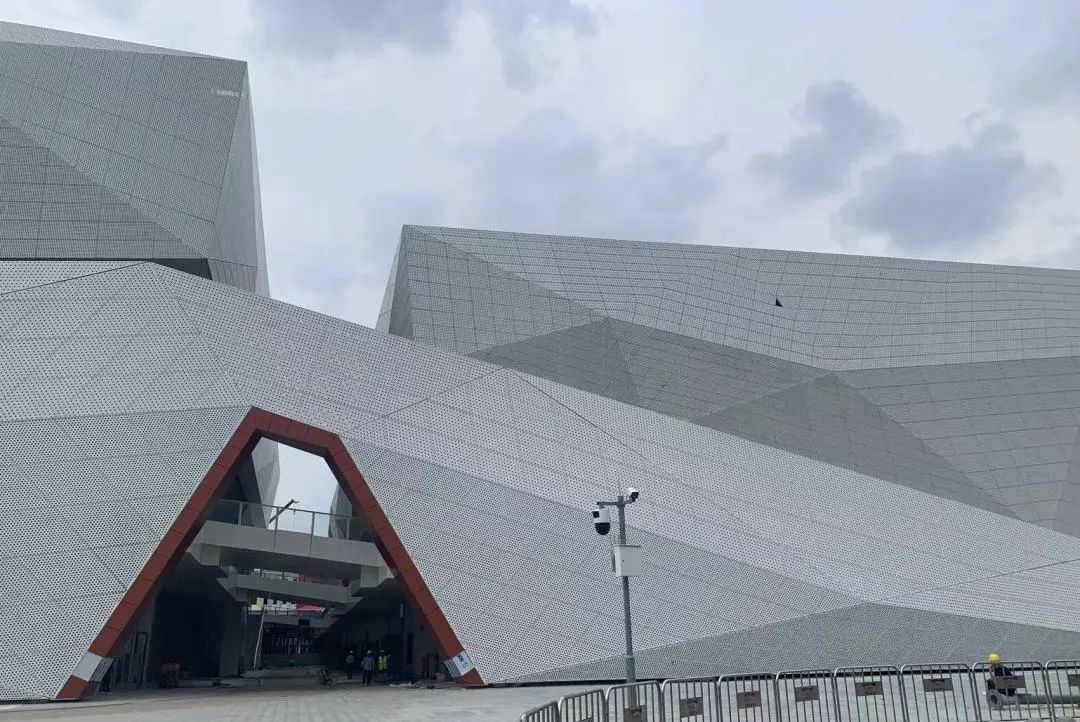

▲  配套連廊入口
