南京城北萬象匯
-
項目地點
南京，江蘇
-
建設單位
華潤置地
-
建筑設計
3MIX 森摩建筑
南京城北萬象匯是華潤萬象生活布局南京的第三子，也是深耕這座城市的集大成之作——擔當城市北部新地標。這里是城市擁江發展的重要板塊、長江大保護的典范之作，定位于南京主城北部濱江新城和城北現代服務業中心。

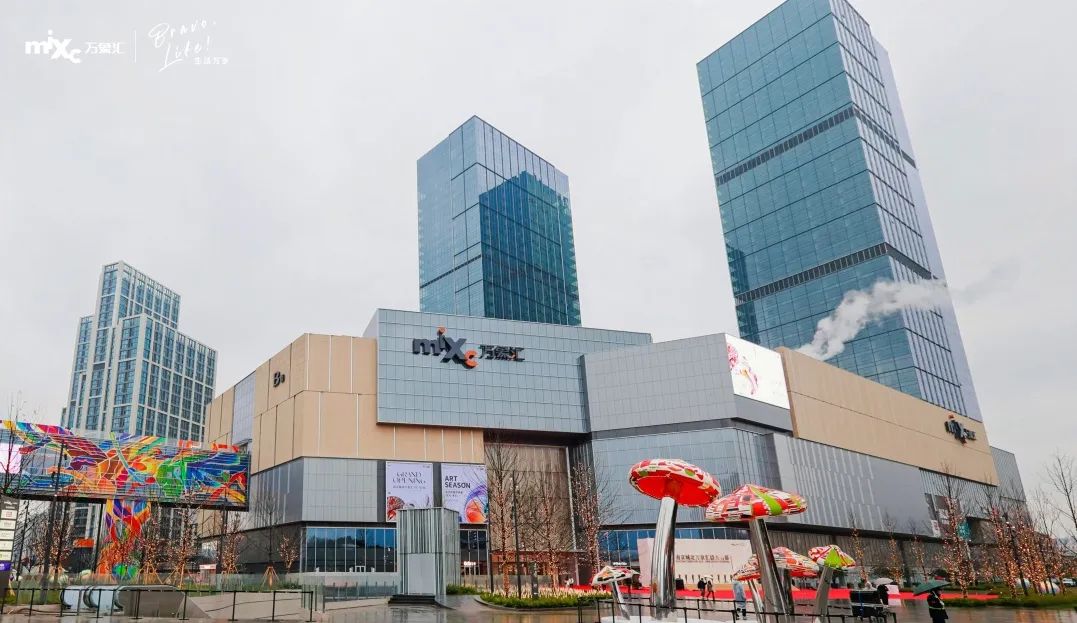

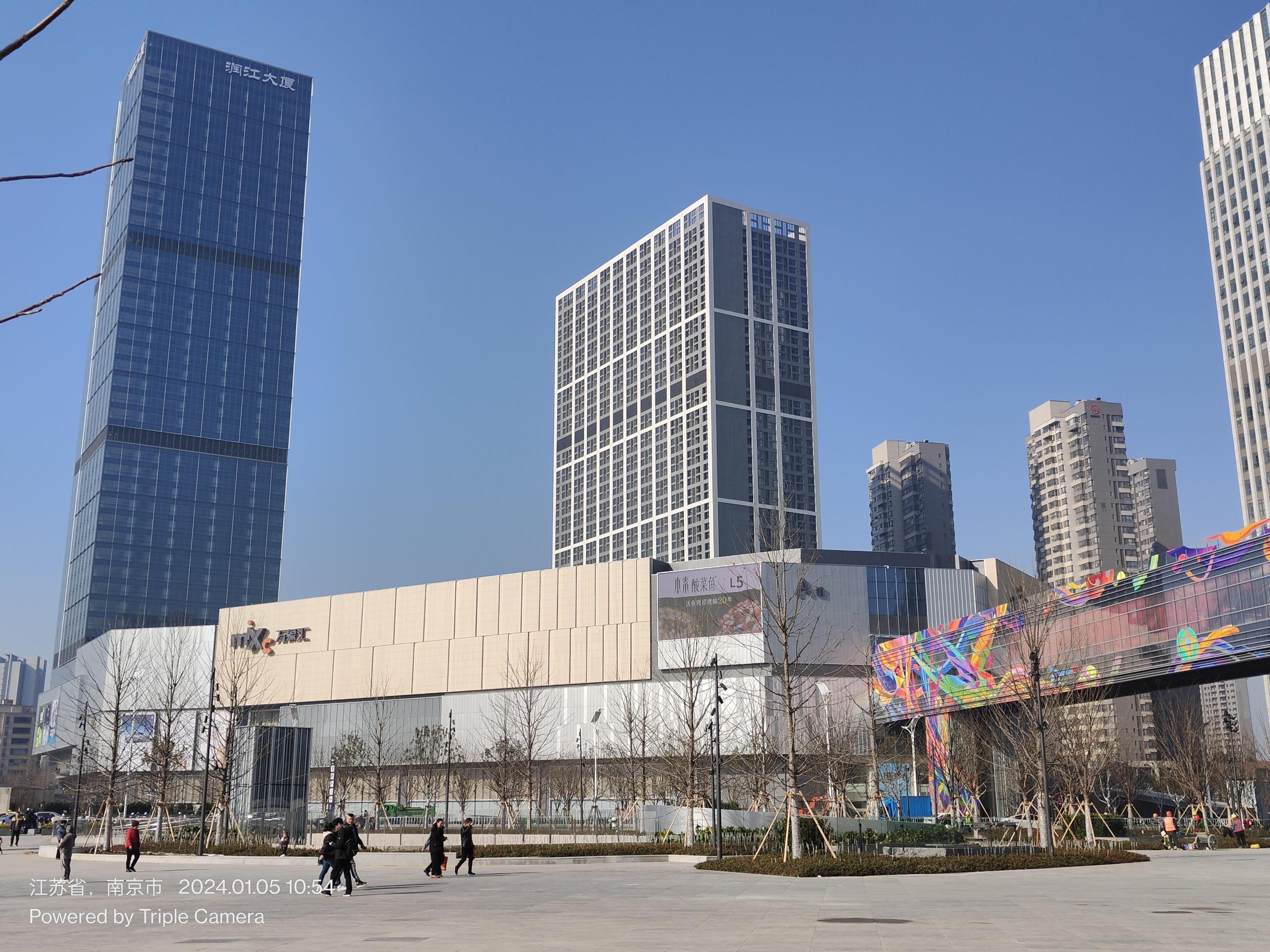

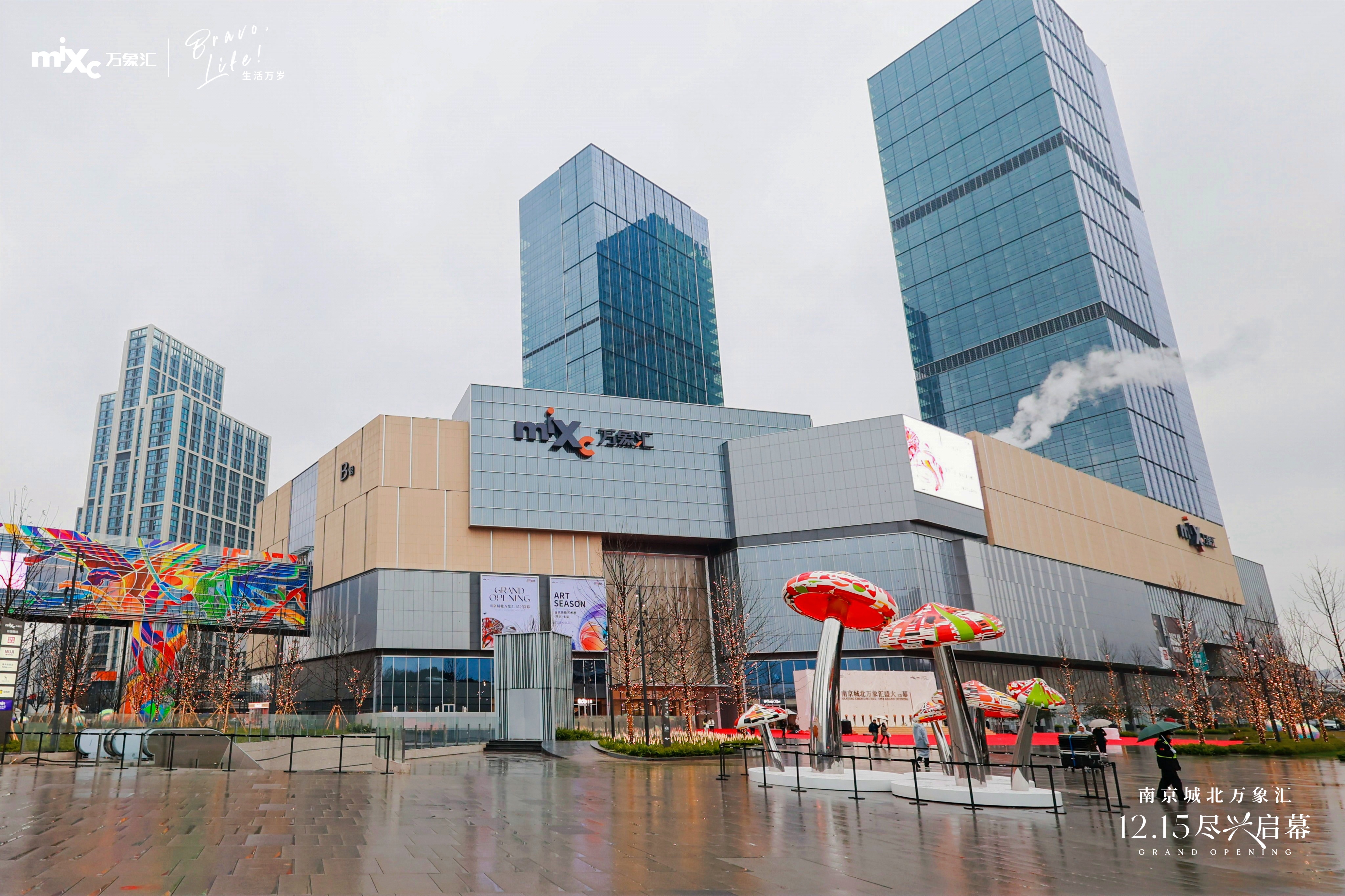

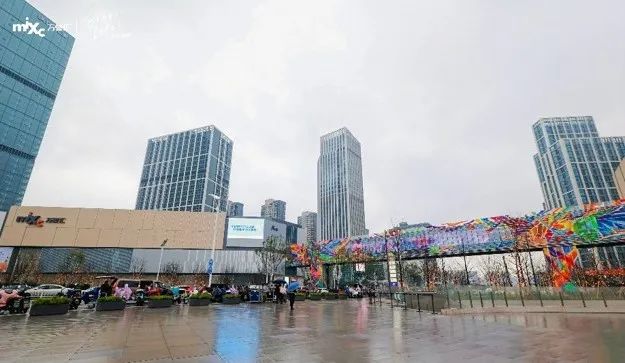

▲ 實景圖
21萬方的南京城北萬象匯由東西兩座購物中心組成，西區購物中心（A館）定位為品質生活高地，東區購物中心（B館）定位時尚潮流體驗。規劃3大主力店、5大核心業態、6大主題空間，是南京休閑、購物、運動、會友、遛娃、逛吃的一站式全業態消費目的地。
建筑立面延續了萬象系列綜合體簡潔優雅的立面風格，并融合南京當?shù)氐奈幕兀茉斐鲅嘧哟壭鲁堑男碌貥诵蜗蟆?/span>
為滿足全業態需求，F(xiàn)ORCITIS弗思特根據其商業綜合體的外立面特性打造了多元化的幕墻系統，本項目涵蓋了包括了多種類玻璃幕墻系統，此外還有陶板幕墻系統、鋁板幕墻系統、雨篷系統、玻璃采光頂系統、金屬吊頂系統等。以下是不同方位立面的幕墻系統介紹及其構造設計內容(舉例)及亮點。
鋼板肋點式玻璃幕墻
該幕墻位于32A西北角處，內側是擁有1456㎡的真冰面的冰場場館，也是南京最大且唯一的賽事及商業冰場。
外幕墻采用鋼板肋點式夾具玻璃幕墻，立挺間隔1.8米布置，跨度12米。

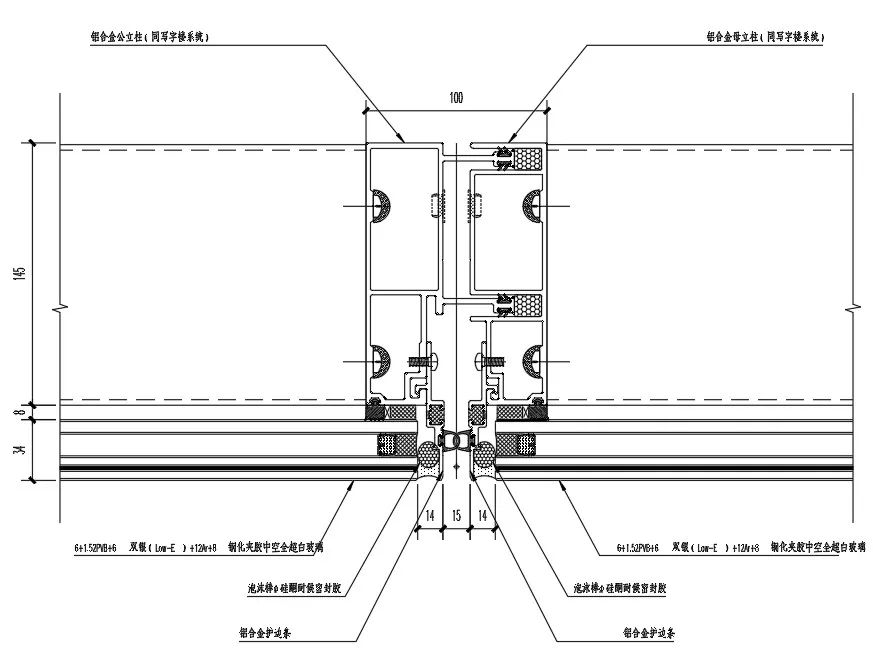

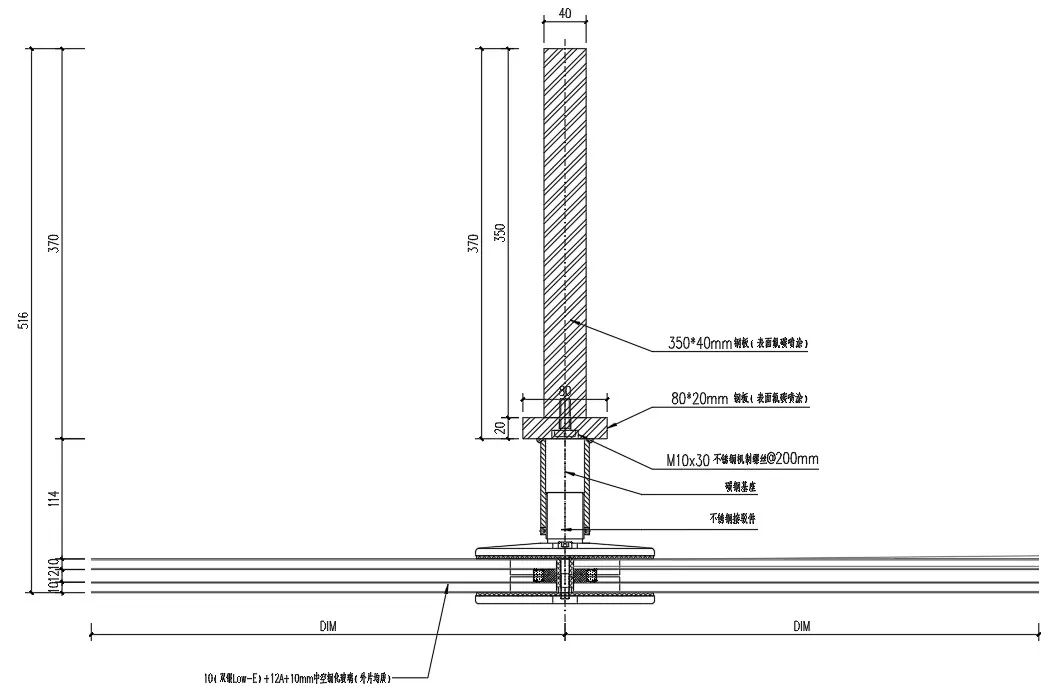

▲ 標準節點圖

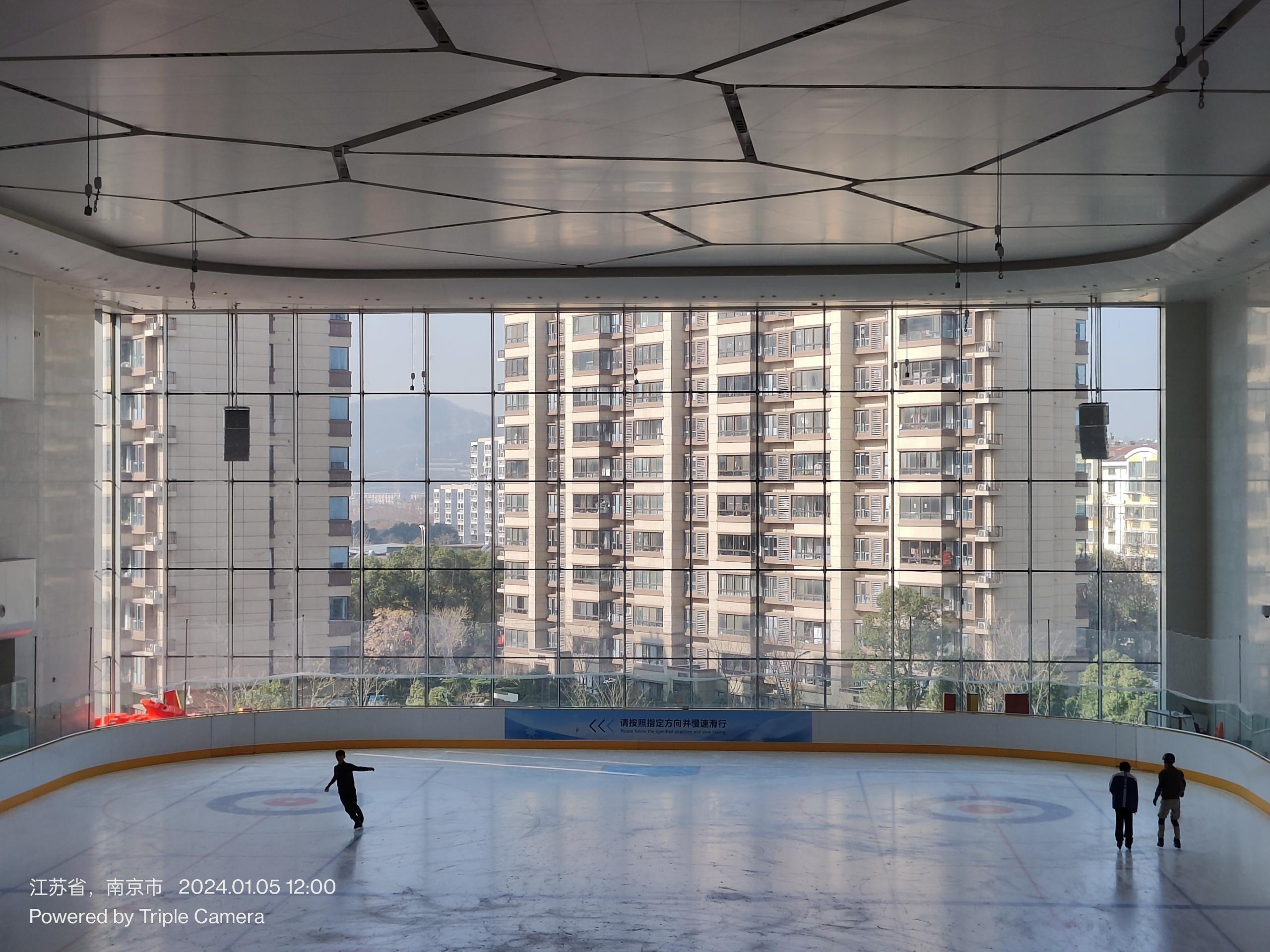

▲ 室內視角
拉索幕墻給冰場帶來了極致通透的視線，營造了一種沉浸式的冰場氛圍，提高了室內冰場的觀賞性和大眾的游玩體驗度。
櫥窗幕墻系統
本項目櫥窗系統主要分布于主入口與店鋪上方，其中主入口跨度達15m。
▲ 施工現場圖

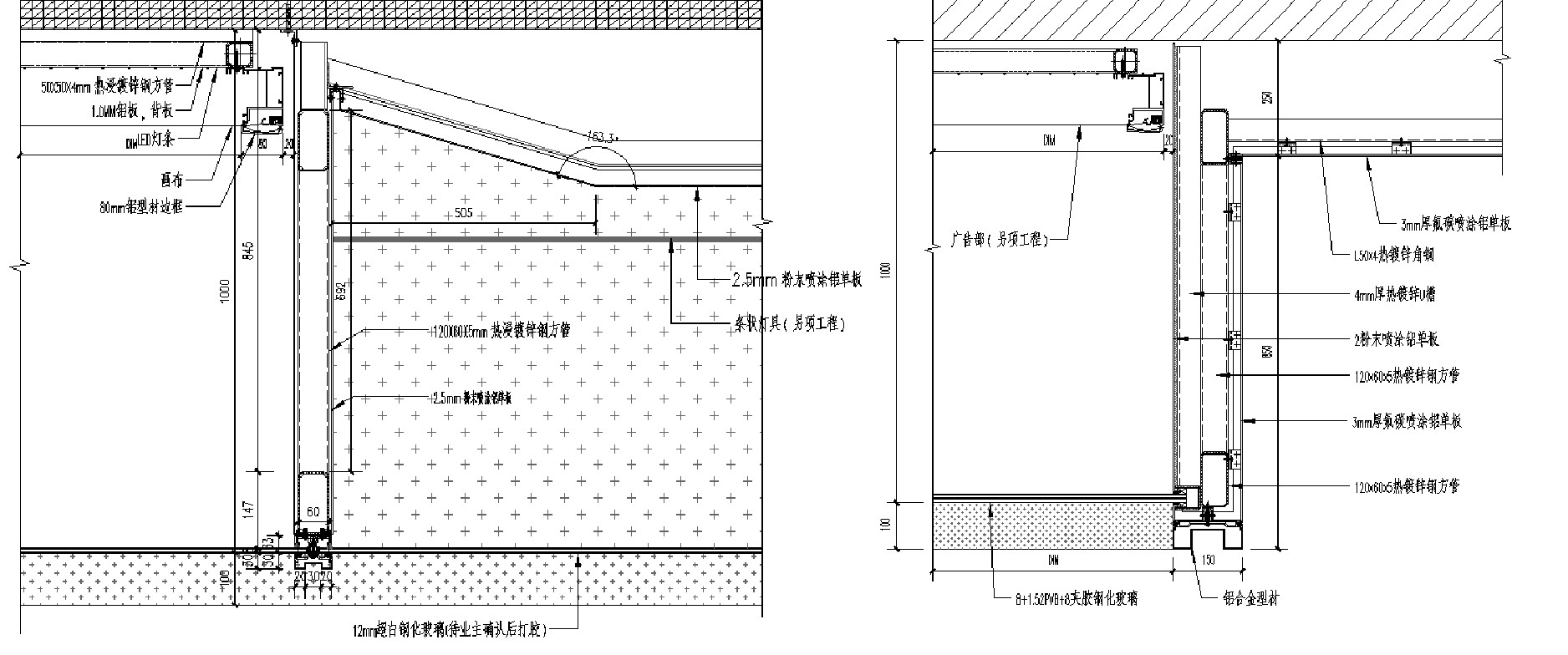

▲ 節點圖示意
櫥窗幕墻采用雙排龍骨設置，玻璃采用單夾層玻璃，兼顧安全的同時，保證效果通透。
此外，玻璃與背襯造型板預留600間隙，打造出燈盒效果的同時滿足內部燈光檢修需要。

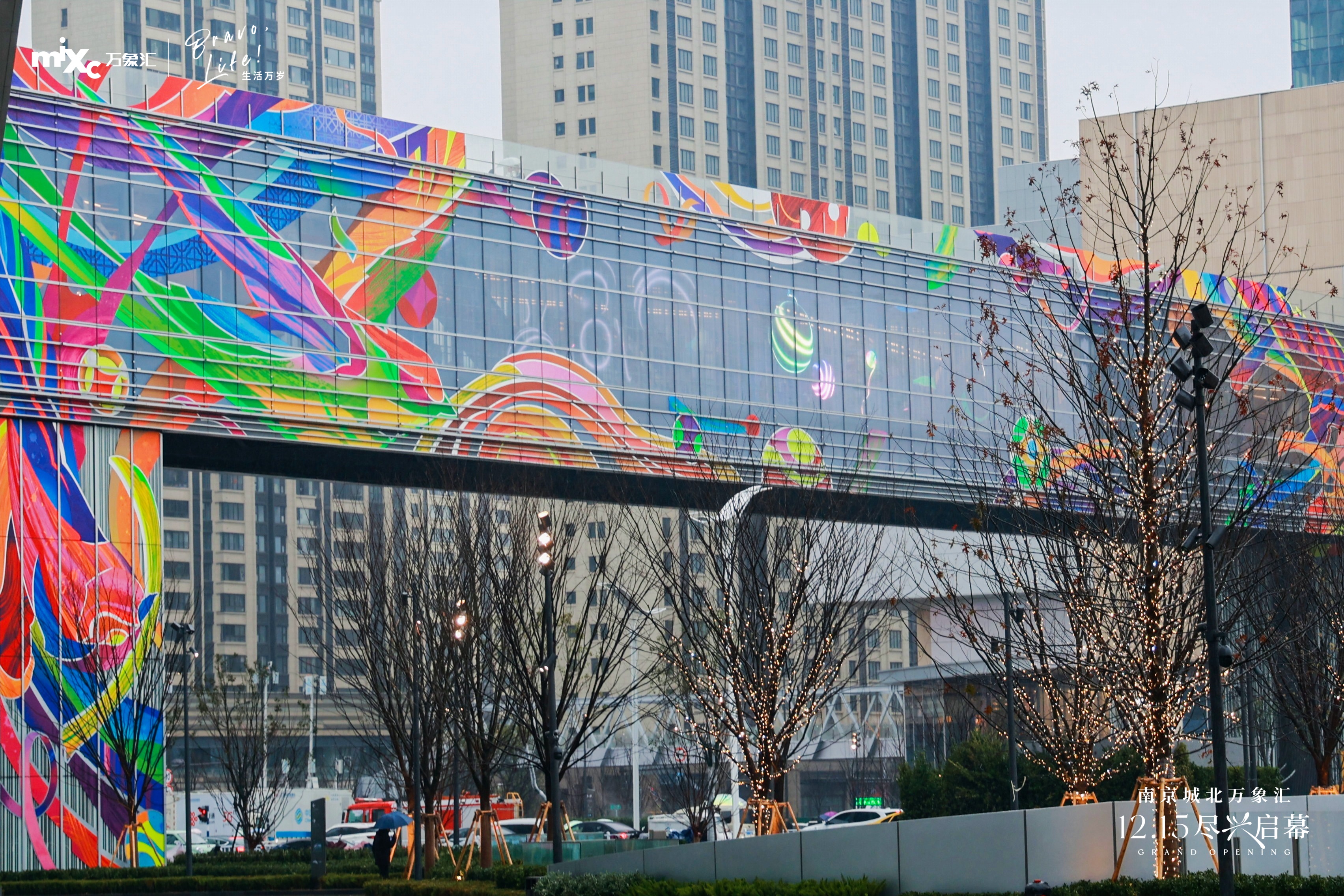

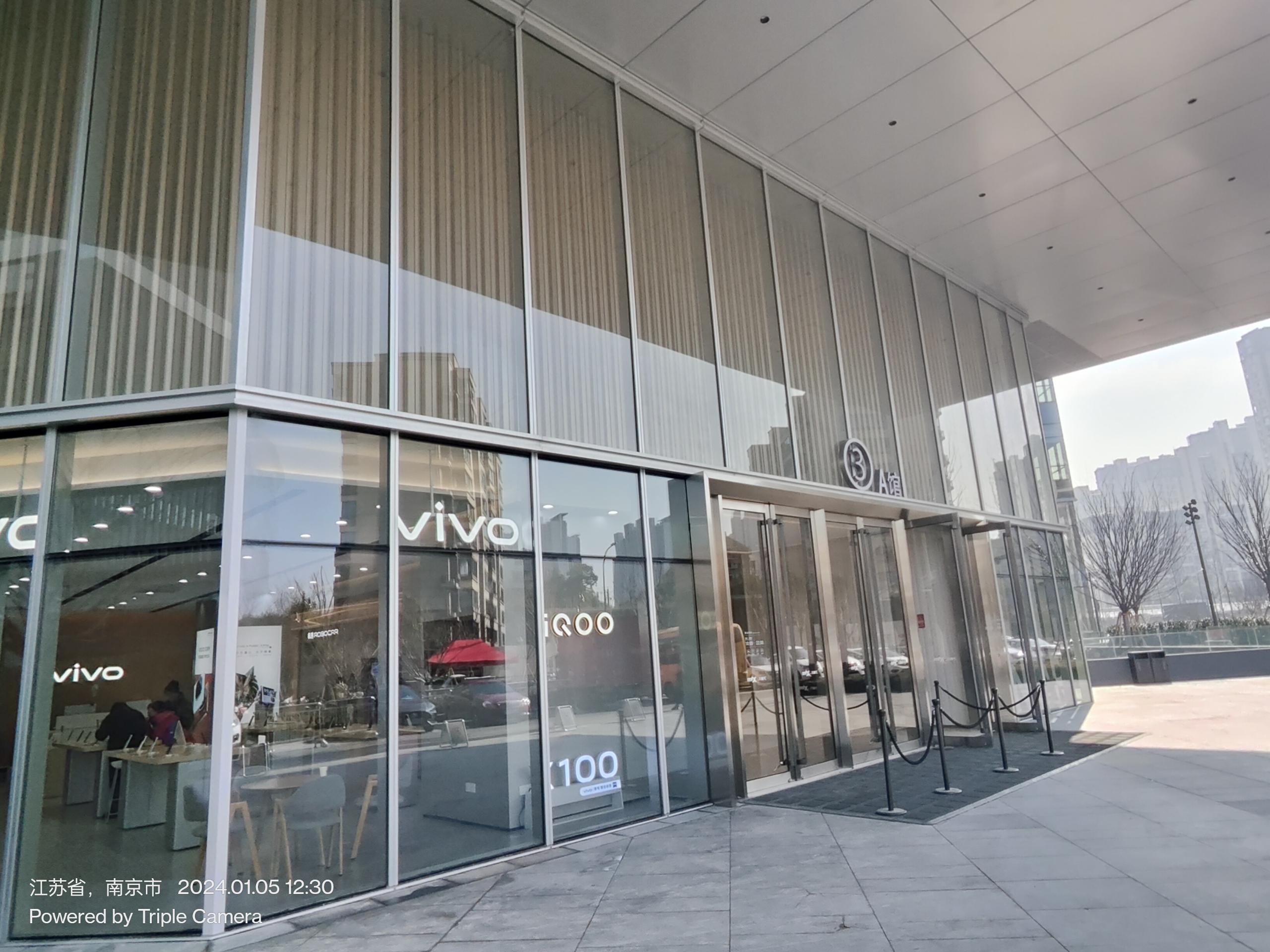

▲ 實景圖
采光頂幕墻系統

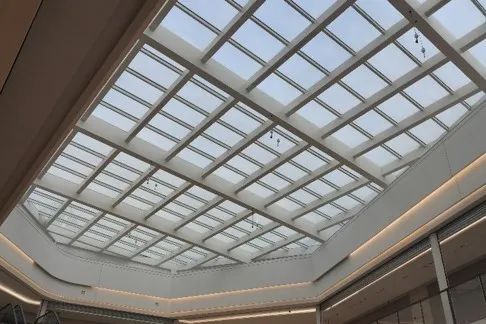

本項目采光頂采用多種樣式，如矩形、三角形或不規則幾何形體等，與場館動線相匹配，增強中庭通透度，給人以大氣寬闊之感。

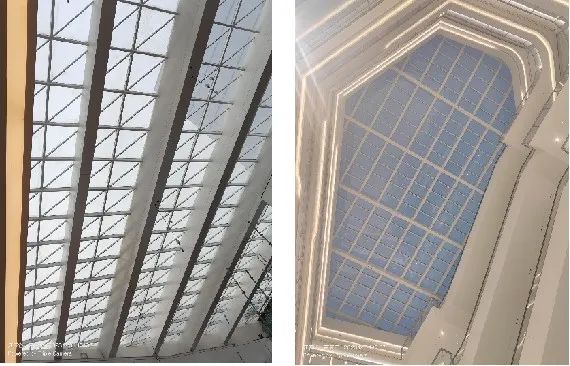

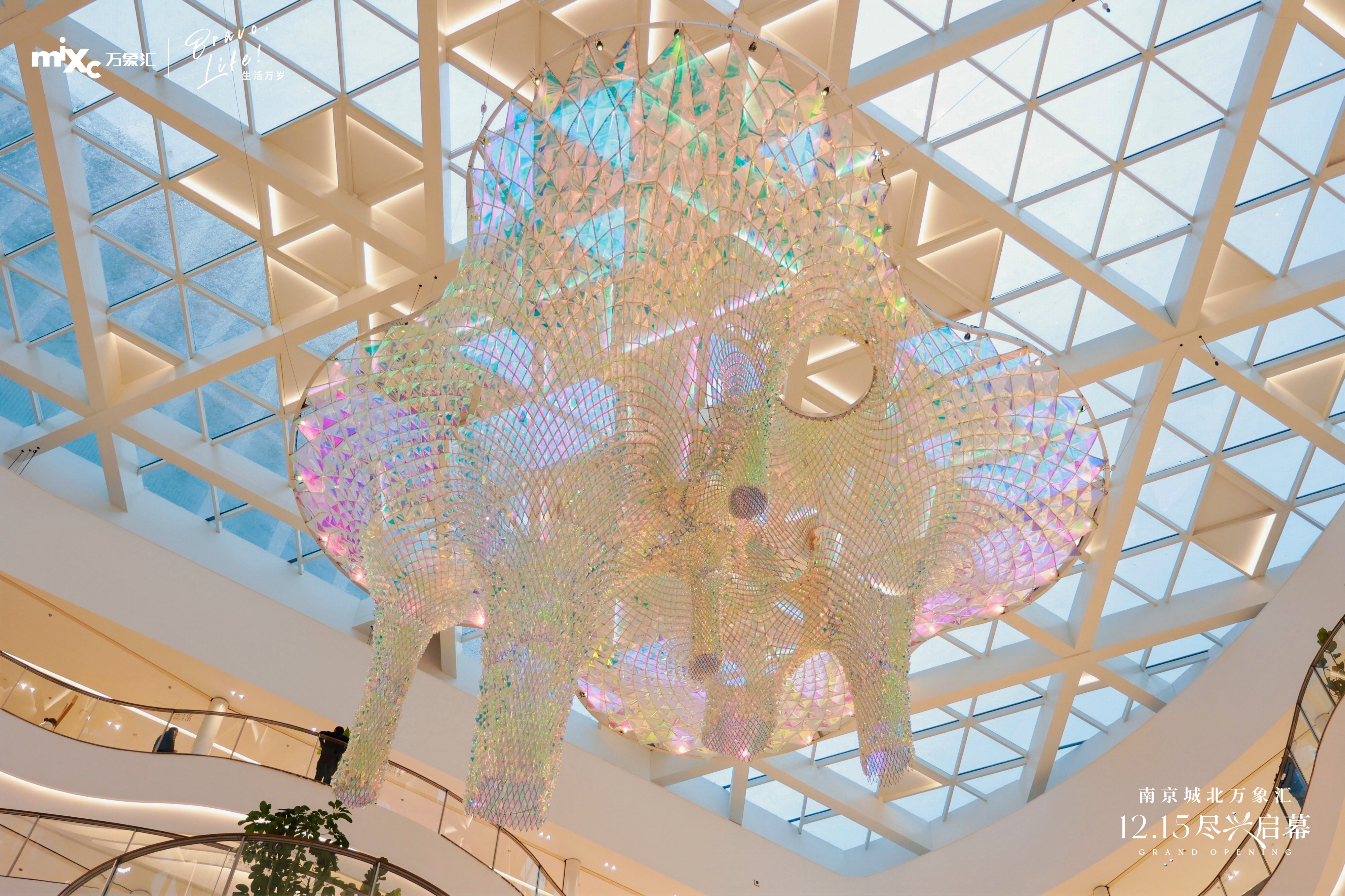

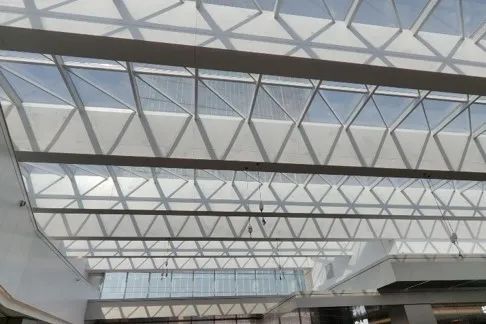

▲ 左右滑動查看更多采光頂實景圖
陶板幕墻系統位于A、B館主立面三四層位置，立面采用豎向5mm、橫向10mm開放系統，局部增設50mm寬鋁合金凹槽，背襯 1.5mm厚鍍鋅鋼板；
▲ 實景圖
面材采用35mm厚拉槽面陶板，標準板塊規格為1200x500mm，豎向龍骨采用120X60X5mm 熱浸鍍鋅鋼方管，橫向龍骨采用50X50X4mm 熱浸鍍鋅鋼方管，使用鋁合金掛件連接；面板表面涂刷自潔漆，龍骨熱浸鍍鋅。

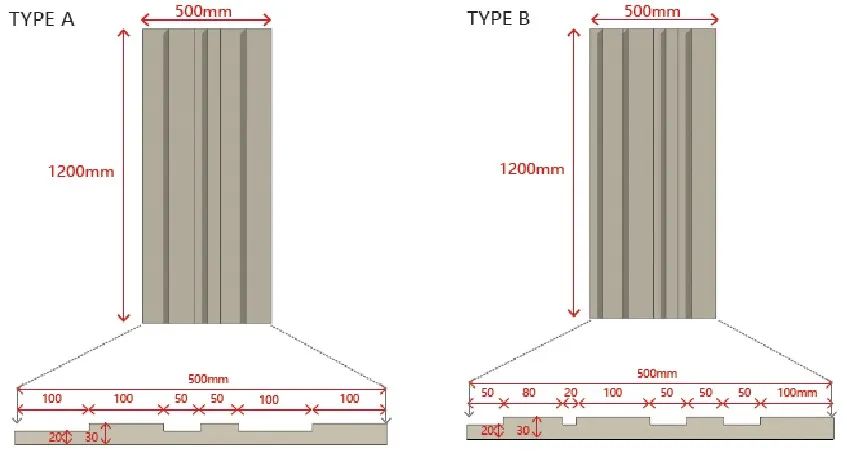

陶板立面板塊采用模數排列形式：

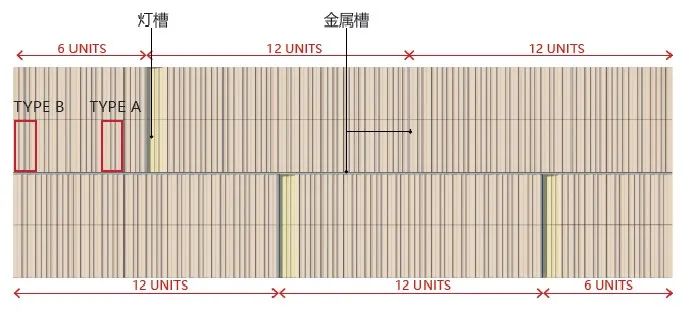

▲ 立面局部放大圖
▲ 標準斷面示意圖

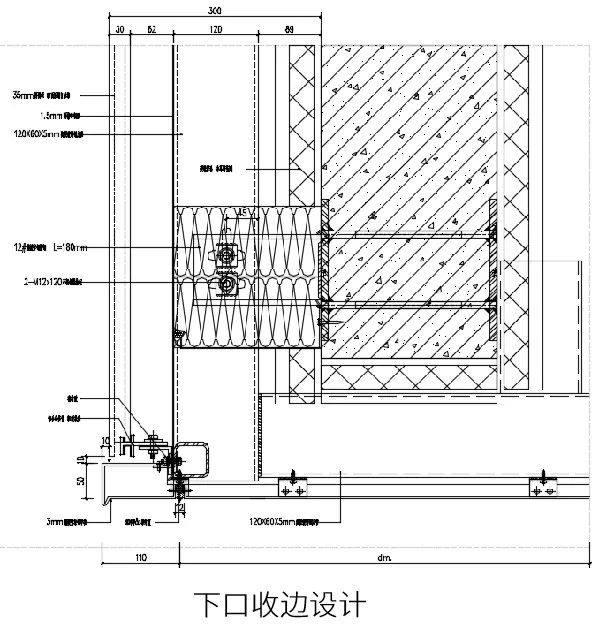

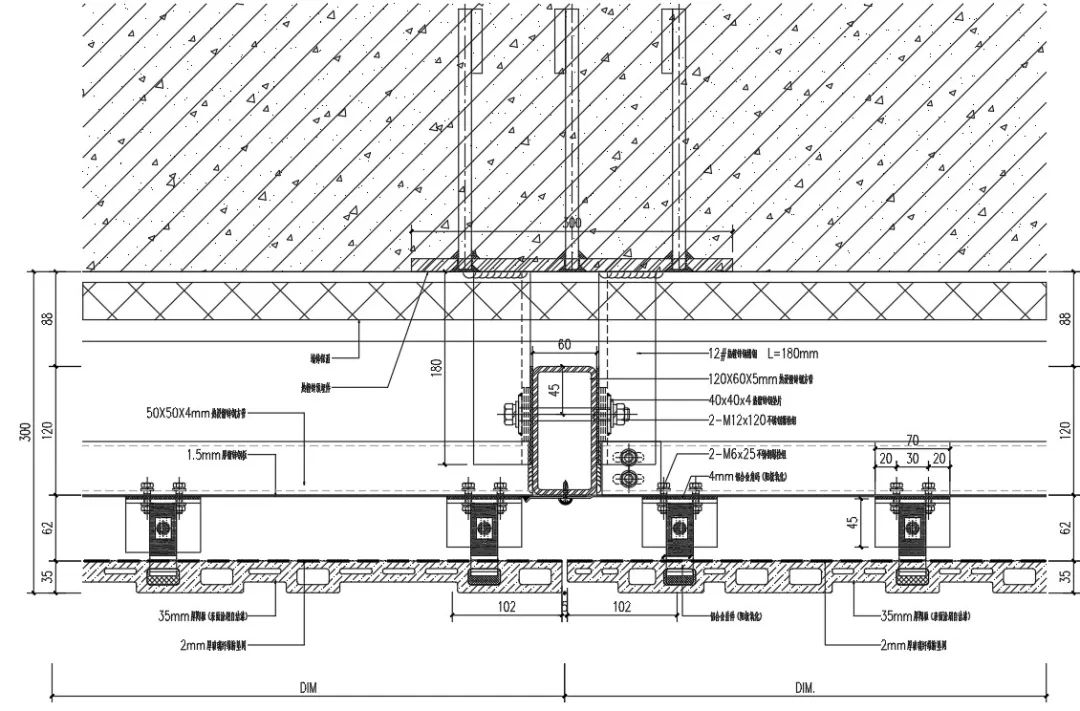

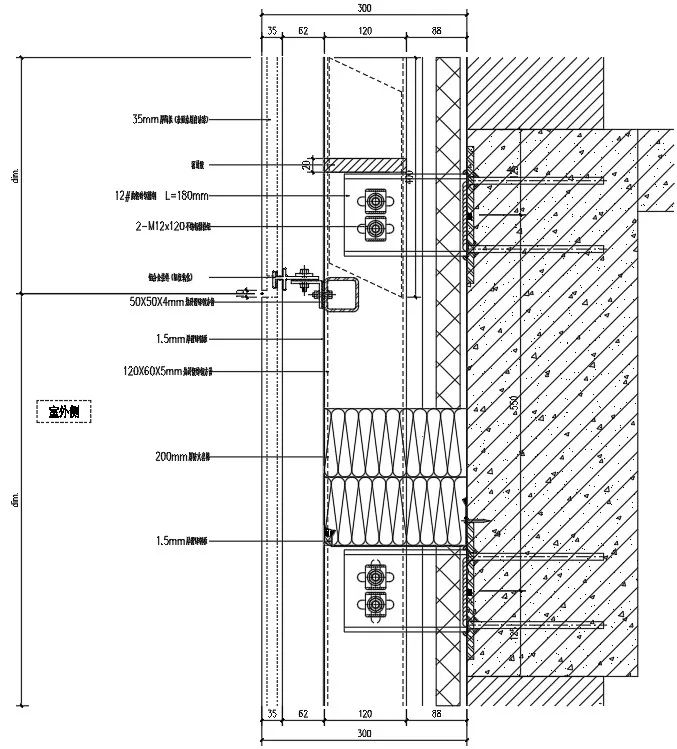

▲ 標準節點圖

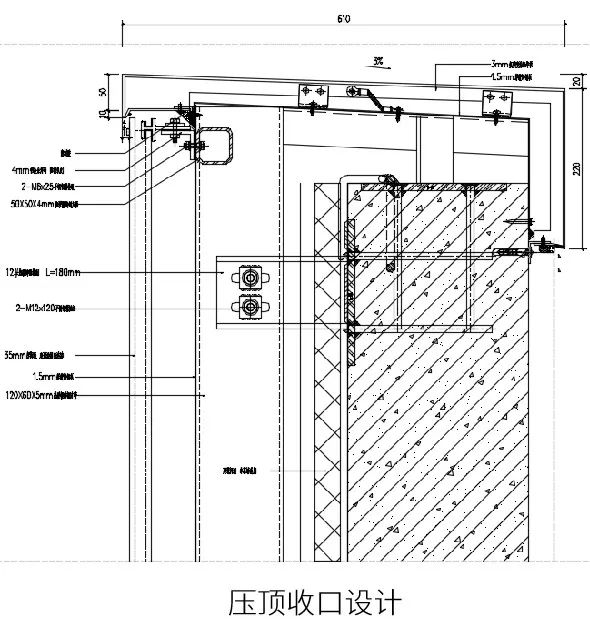

為確保立面整體美觀性，系統收邊收口、各專業交圈處設計一般均為重點處理區域。
▲ 左右滑動查看更多節點圖

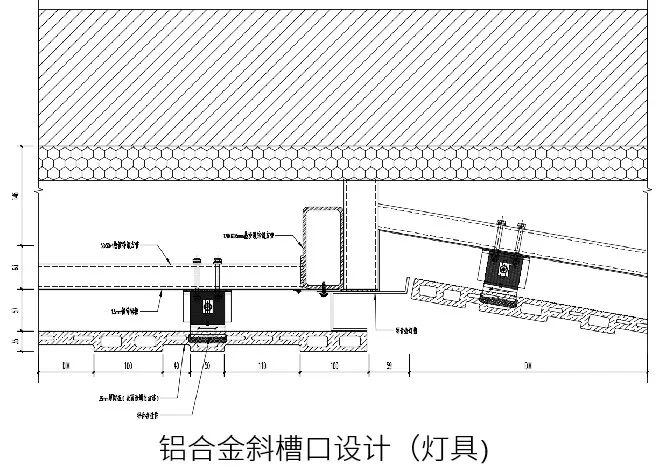

亮點1：部品間型材收邊，提升建筑輪廓質感
廣告位、LED、雨棚等型材線條壓邊，收邊挺直、分縫少，遮擋鋁板膠縫
▲ 呈現效果
亮點2：連橋系統
大連橋利用塔樓單元系統，模塊化安裝、助力提速、便于在不封路情況下快速施工

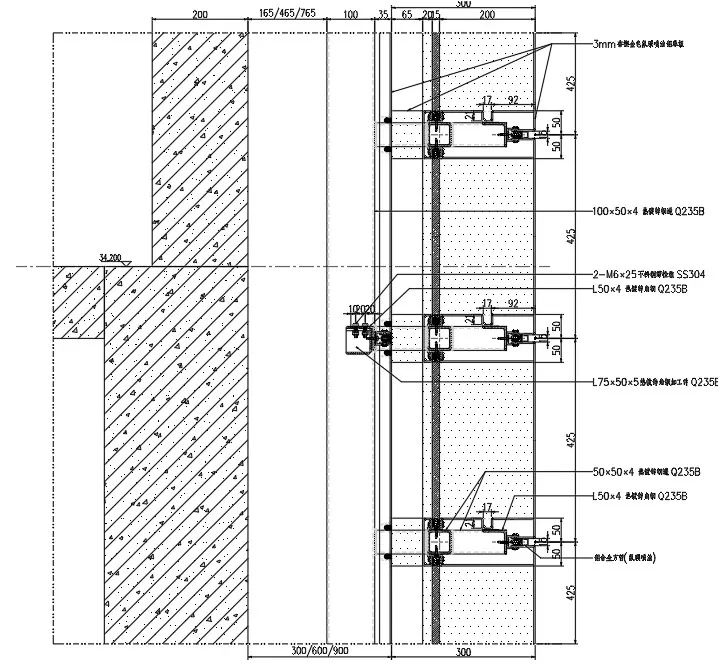

▲ 節點示意圖

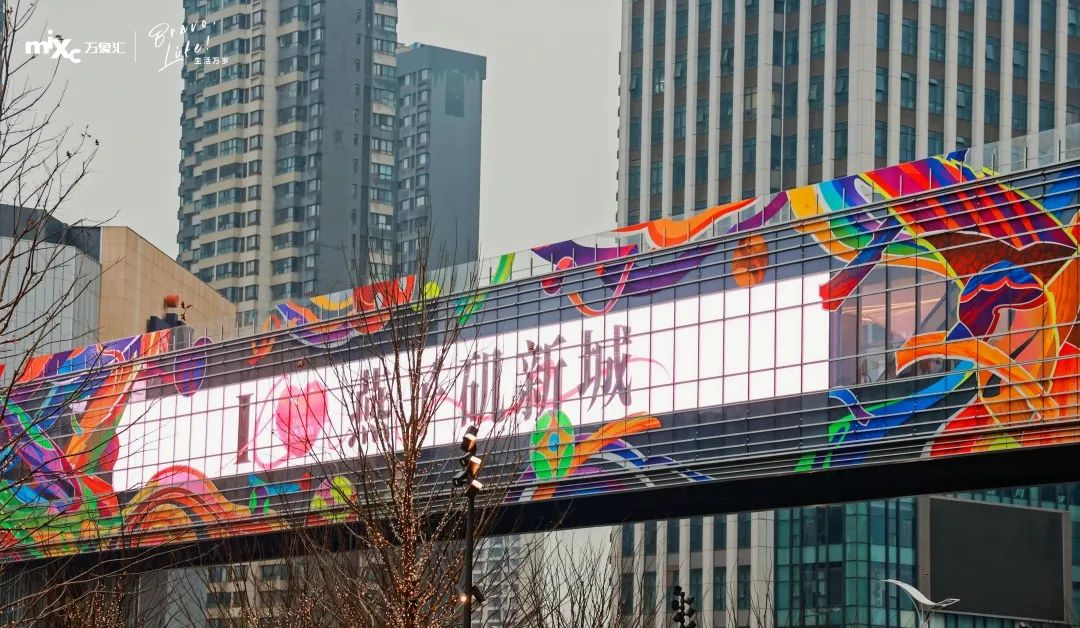

▲ 連橋?qū)嵕皥D
亮點3：新材料探索，提質增效
立面新材料嘗試；下沉廣場低區墻面軟瓷代替石材，滿足效果同時，做到成本節降

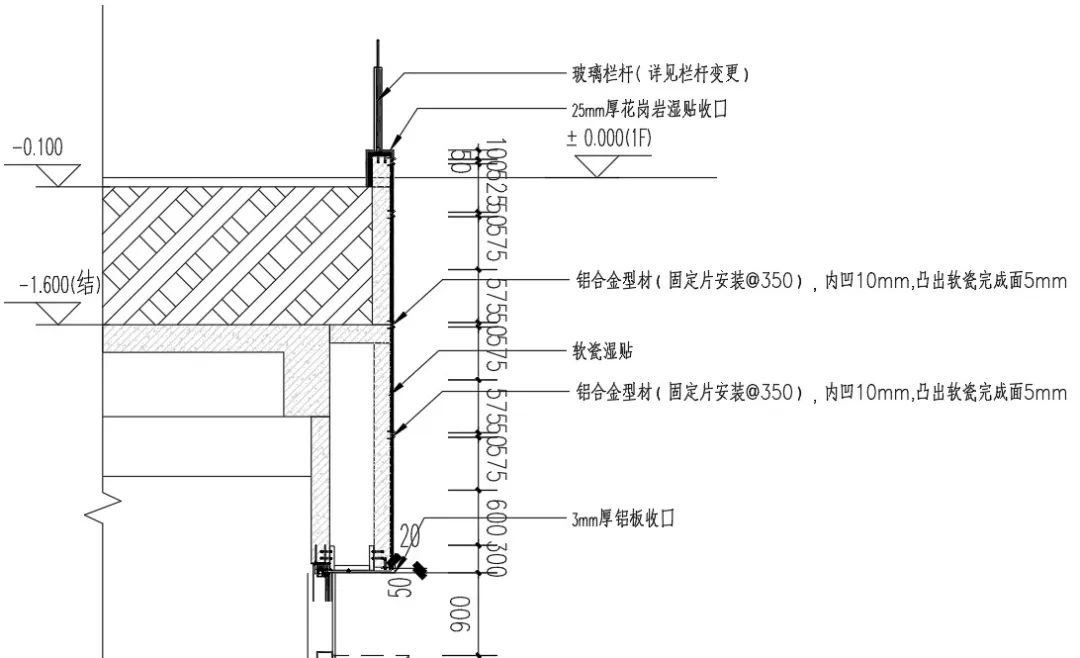

▲ 節點示意圖

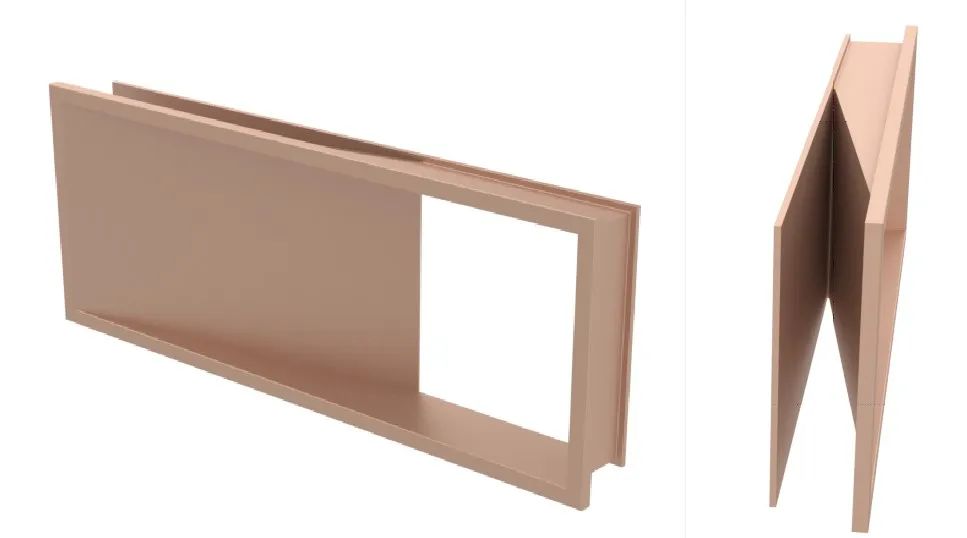

亮點4：模塊化鋁板單元
鋁板單元采用模塊化設計，標準模塊預先在工廠加工成整體后現場安裝，確保安裝精度及現場施工效率
▲ 示意圖
▲ 節點示意圖
亮點5：蜂窩鋁板
屋頂花園雨棚懸挑距離大，為了確保底面完整性及平整度，在材料上選擇了蜂窩鋁板，面板接縫采用插接的開縫設計

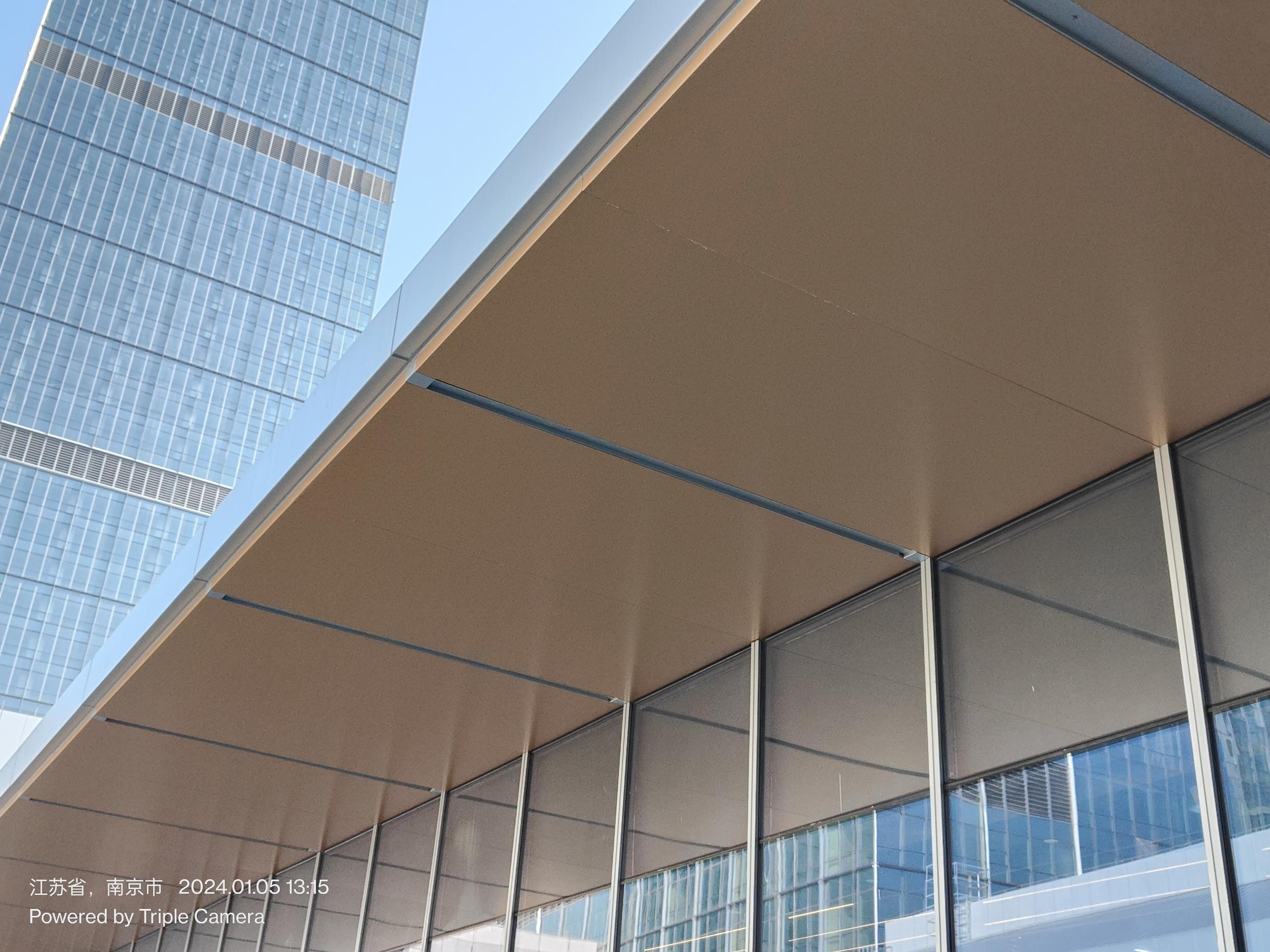

▲ 實景圖

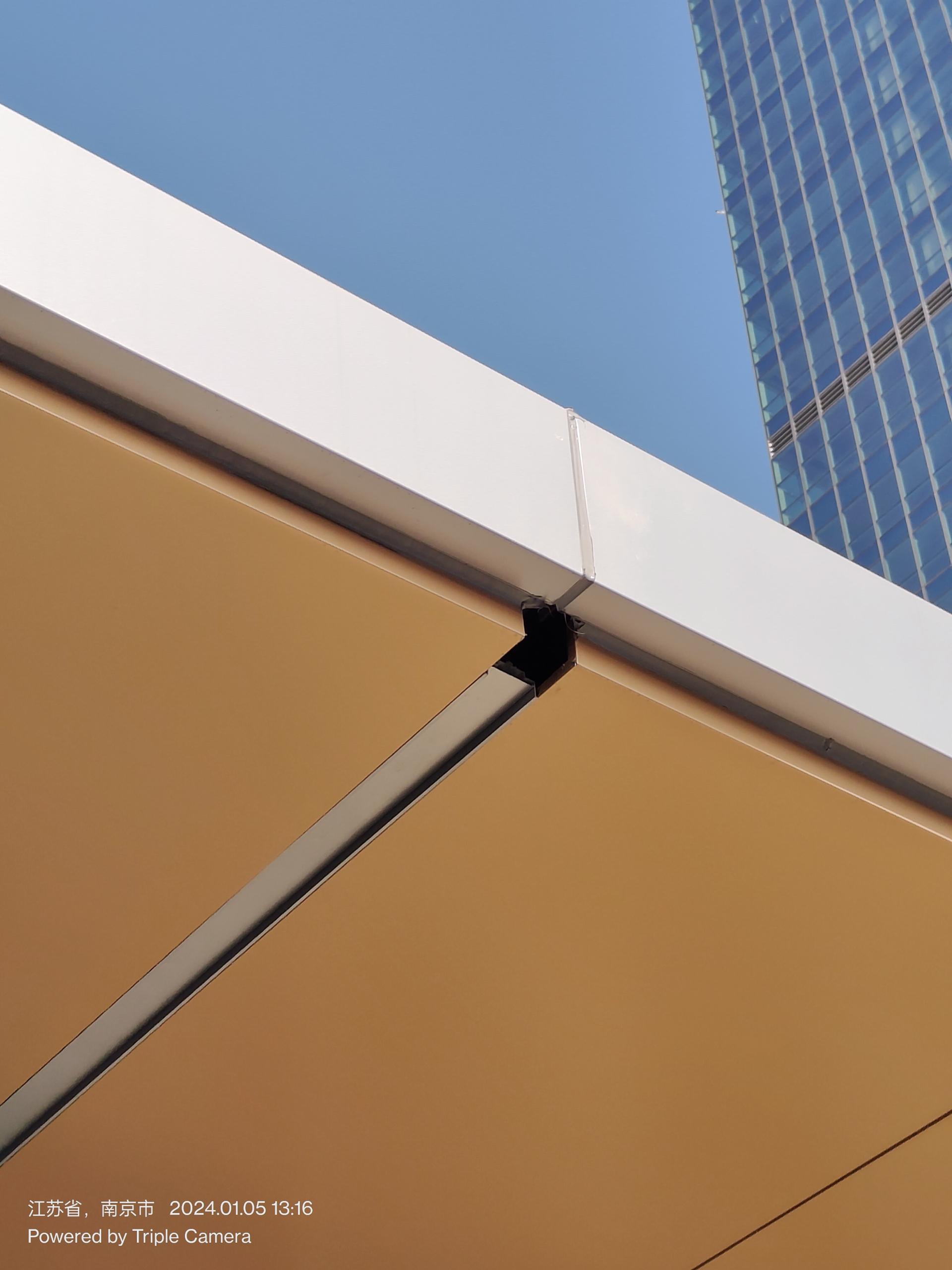

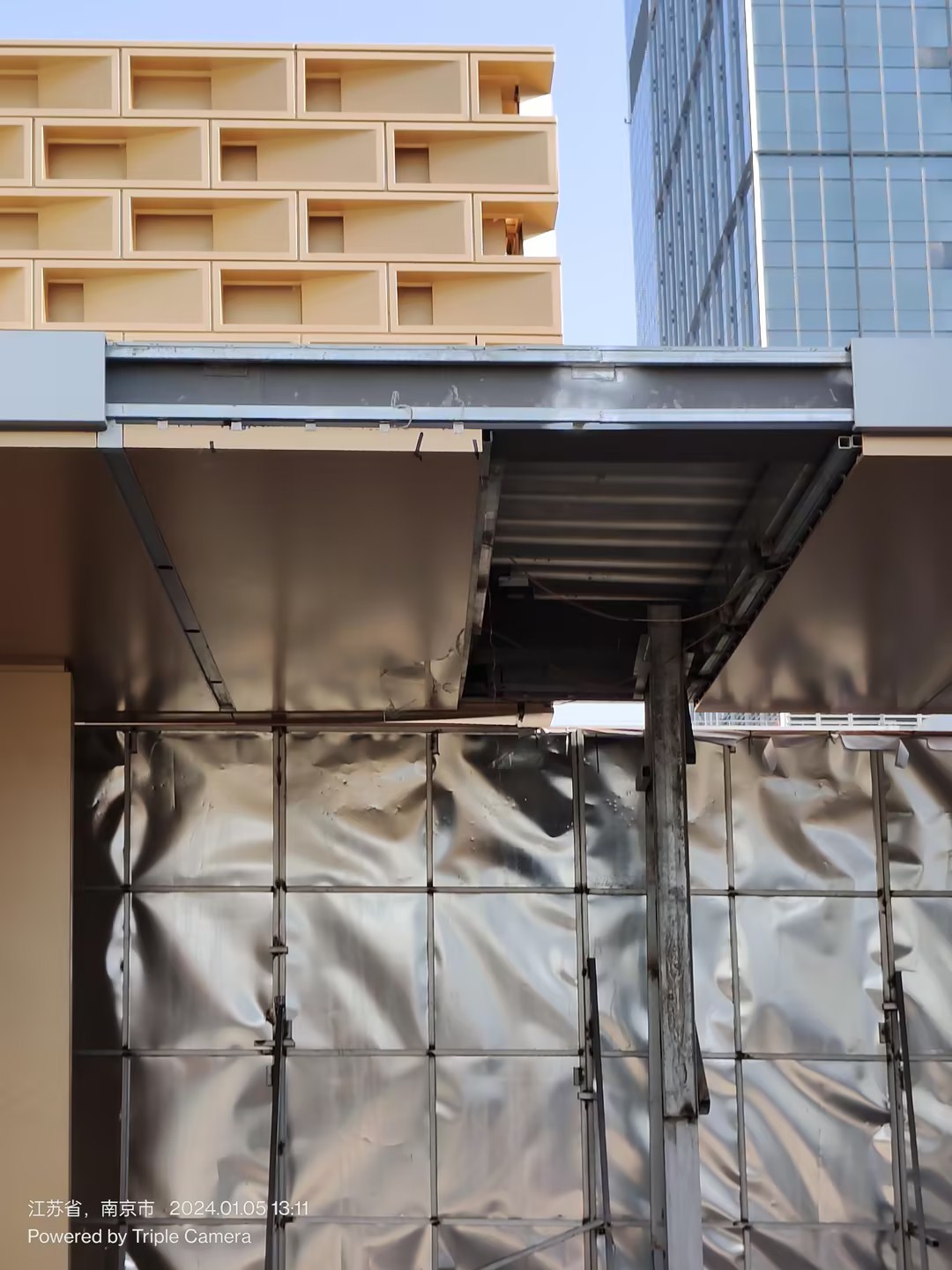

▲ 安裝細節圖
更多實景圖欣賞：
▲ 左右滑動查看更多
當古城韻味與新城潮涌不期而遇，南京城北萬象匯立足燕子磯，與城市發展翻涌共進，從“秦淮河時代”邁向“長江時代”，作為目前全中國最大的萬象匯，“巨無霸”期待你來打卡。
