重慶萬象城二期

在空間上，重慶萬象城二期充分尊重區域地理特征，延續了城市人文情懷，項目建筑設計由AUD一手打造，北區以多樣的立面設計和體塊手法打造外立面，消解了建筑的嚴肅性與邊界感，同時配以立體獨棟盒子、古樹廣場、退臺與街區，營造出了一個層次豐富的社交場景。

FORCITIS弗思特為本項目中辦公樓、酒店、宴會廳、購物中心、購物街、接駁連廊、住宅、幼兒園和地面以上的外立面系統及其附屬構件、支撐幕墻的次級結構提供設計顧問服務，同時配合項目標識設計、擦窗機設計等，協助建筑師將中庭空間、商街空間和廣場空間巧妙縫合，打造城市中央綠島。

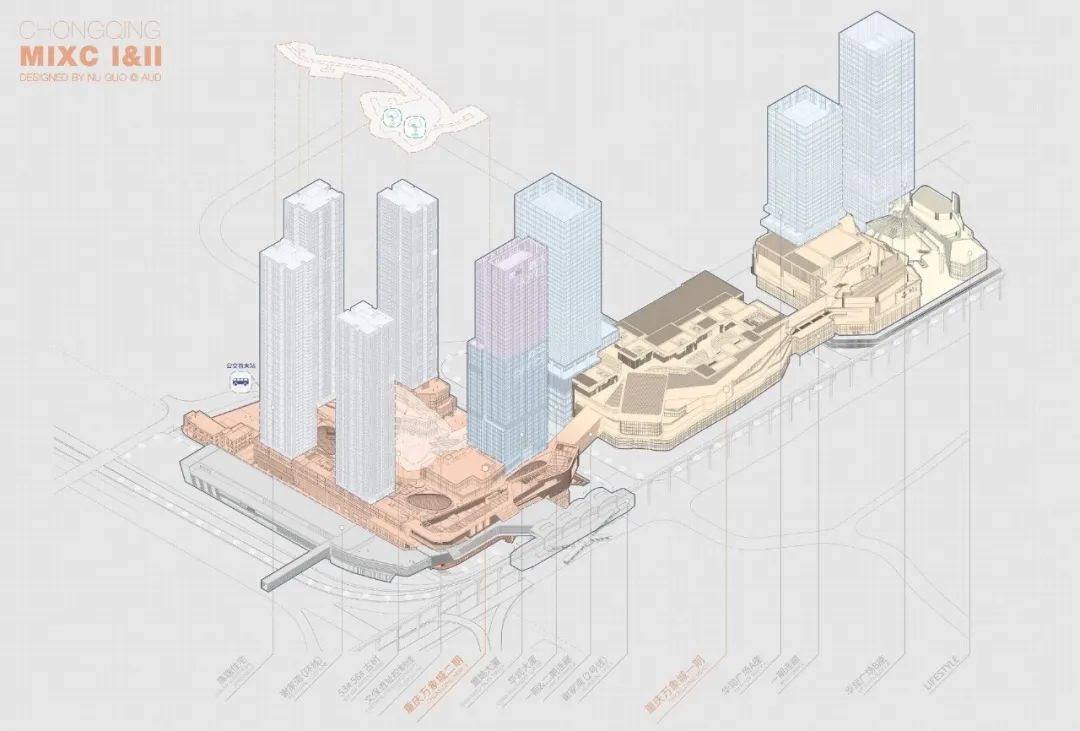

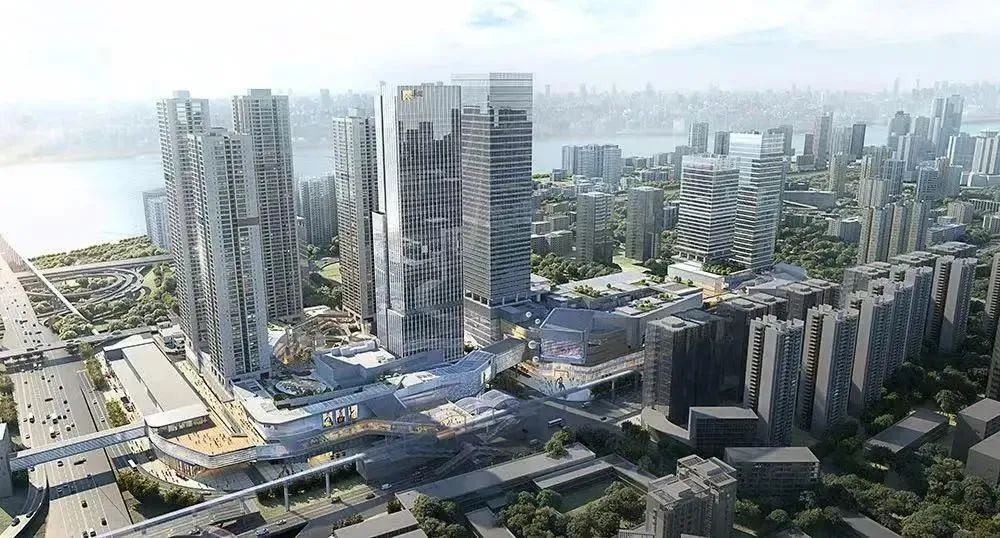

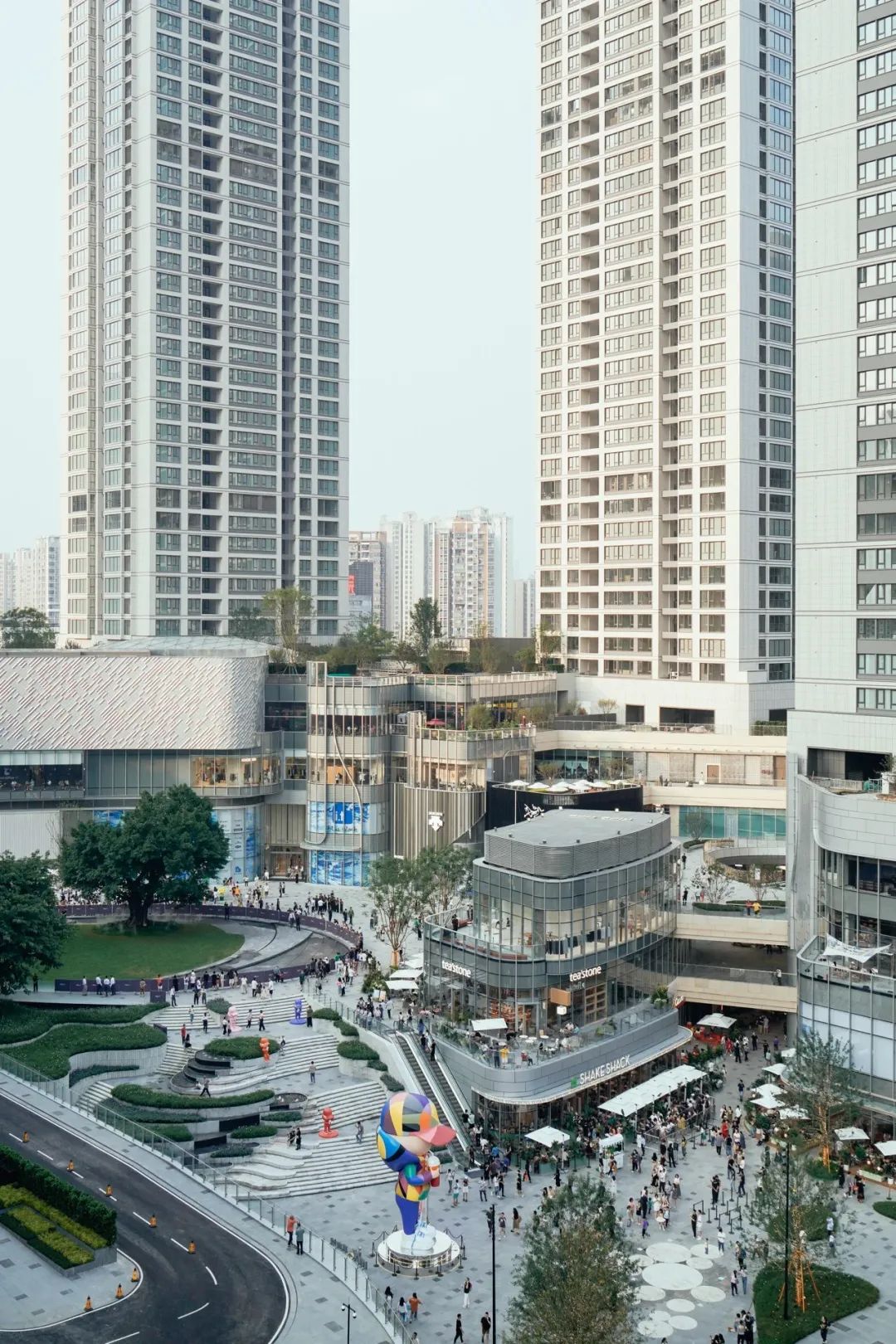

▲  項目全景

從辦公塔樓到商業街區，弗思特設計人員針對外立面效果精益求精，選擇合適的方案，以期達到建筑師理想的落地效果。

玻璃幕墻系統（含大跨度玻璃幕墻）：位于塔樓各立面及塔冠位置，其中塔樓126m位置最大跨度達12m，大面玻璃采用8+12A+8鋼化中空玻璃，層間背襯8mm厚硅酸鈣板，背襯板與玻璃內面空氣層間距50mm；塔冠標高212米，塔冠幕墻最大跨度15米，面板采用8+12A+8中空玻璃。

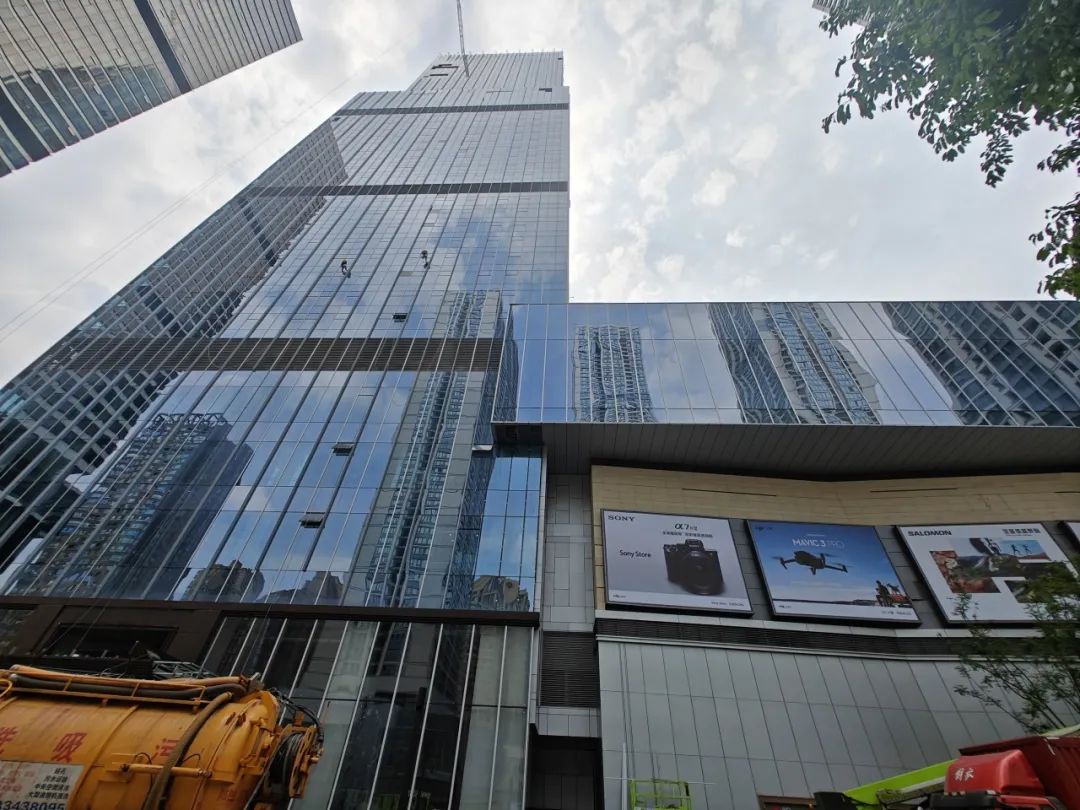

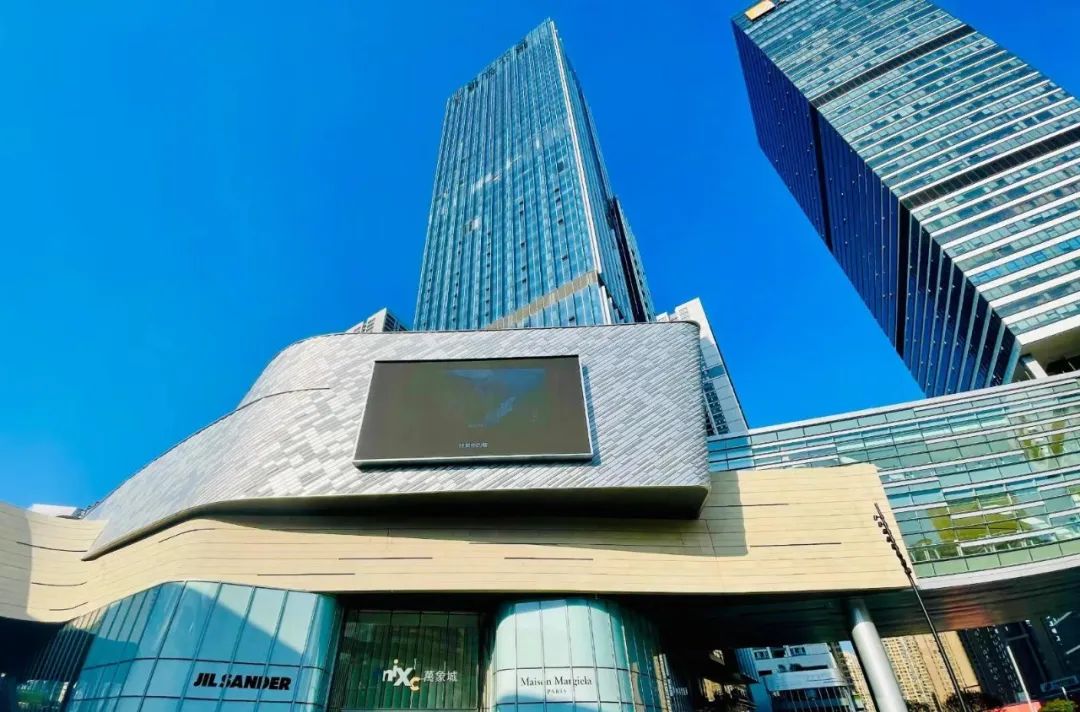

▲  塔樓立面

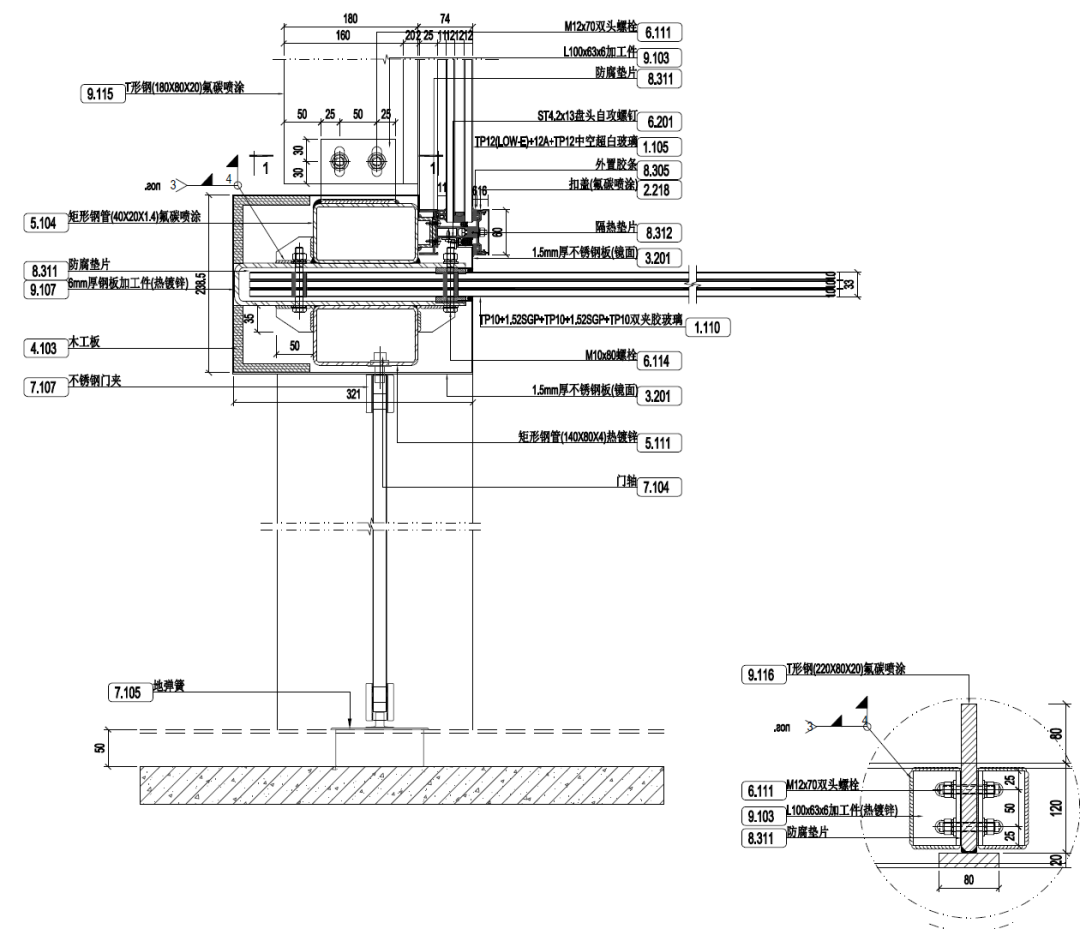

T型鋼玻璃幕墻系統：位于塔樓首層及宴會廳位置。幕墻跨度高達11米，主龍骨采用T型鋼龍骨設計，在滿足通透性需求的前提下，最大限度減少龍骨對室內空間的占用。

玻璃懸挑雨棚系統：位于標高約130m處空中酒店大堂入口。

波紋鋁板幕墻系統：位于項目西立面及南立面內街，采用開放式設計，內置防水層，通過鋁合金裝飾扣線實現膠縫隱蔽和燈光走線，橫梁采用鋁合金管龍骨高精加工，以適應曲面變化。

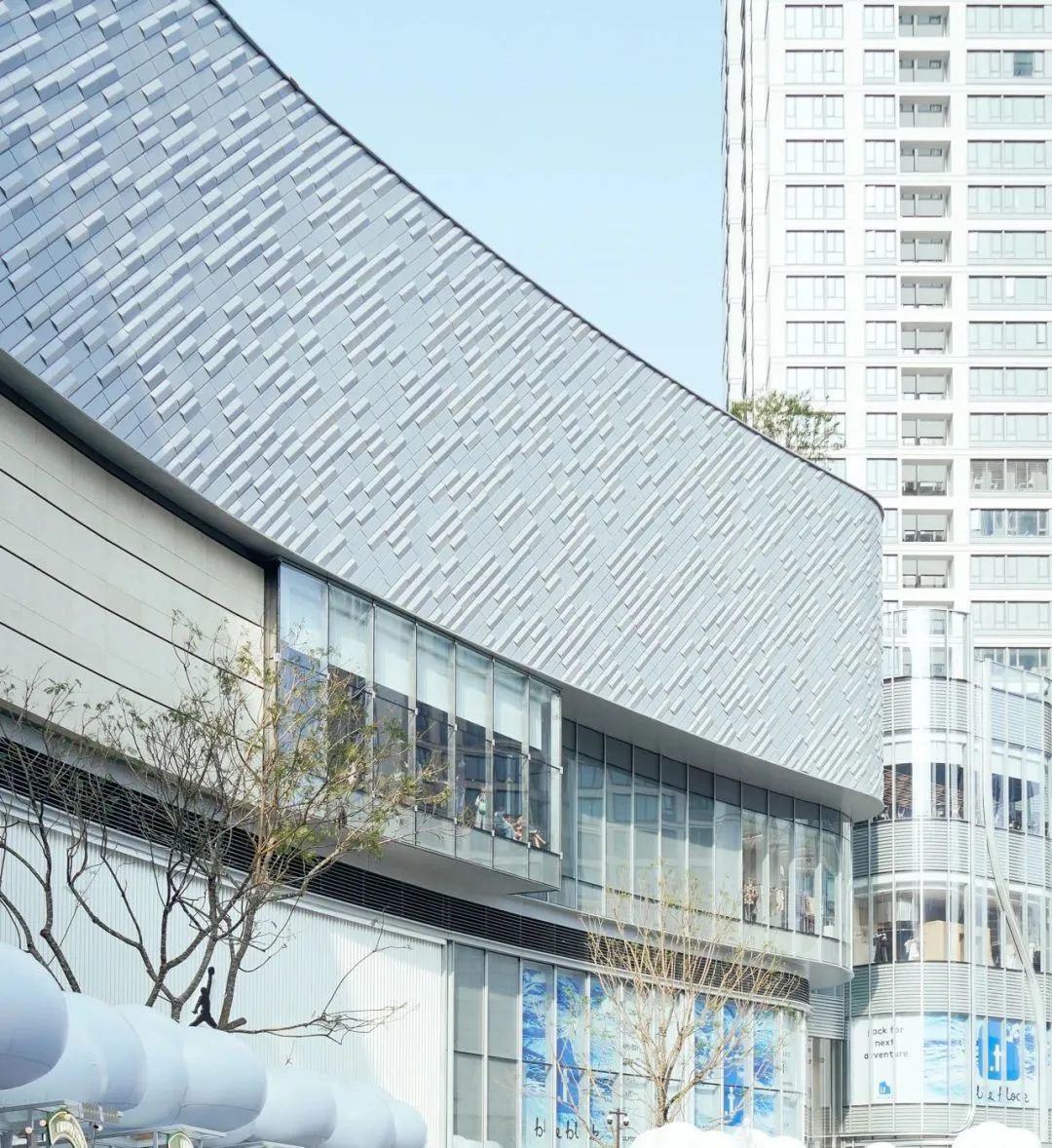

▲  波紋鋁板幕墻實景圖

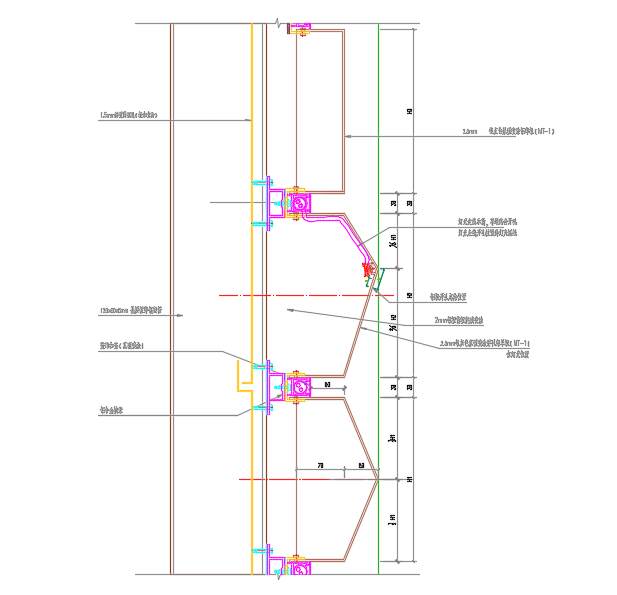

▲  標準節點

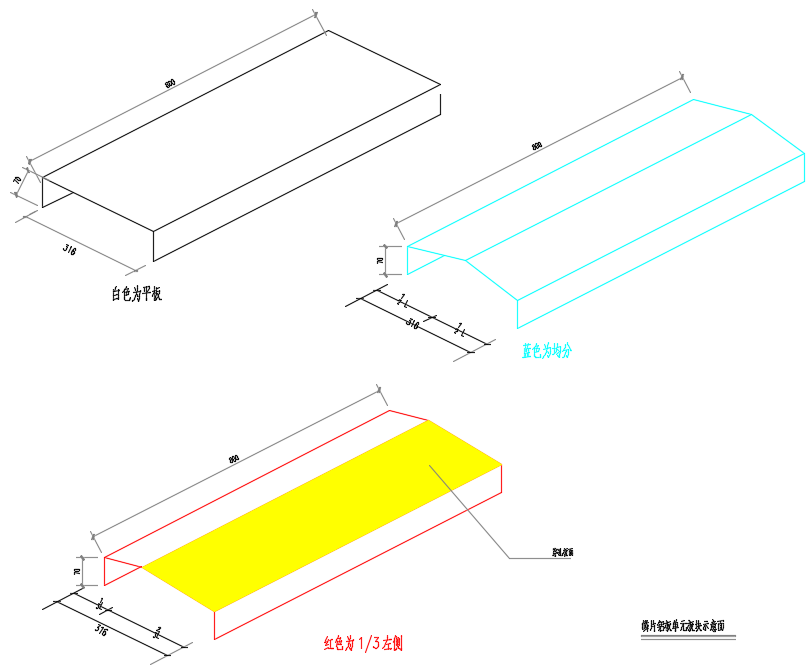

▲  單元板塊示意

從中庭廣場入口，到古樹廣場，建筑立面設計各有特色，C型mall+獨棟盒子+圍合退臺街區，打造沉浸式體驗。

更多商業及街區實景一覽：

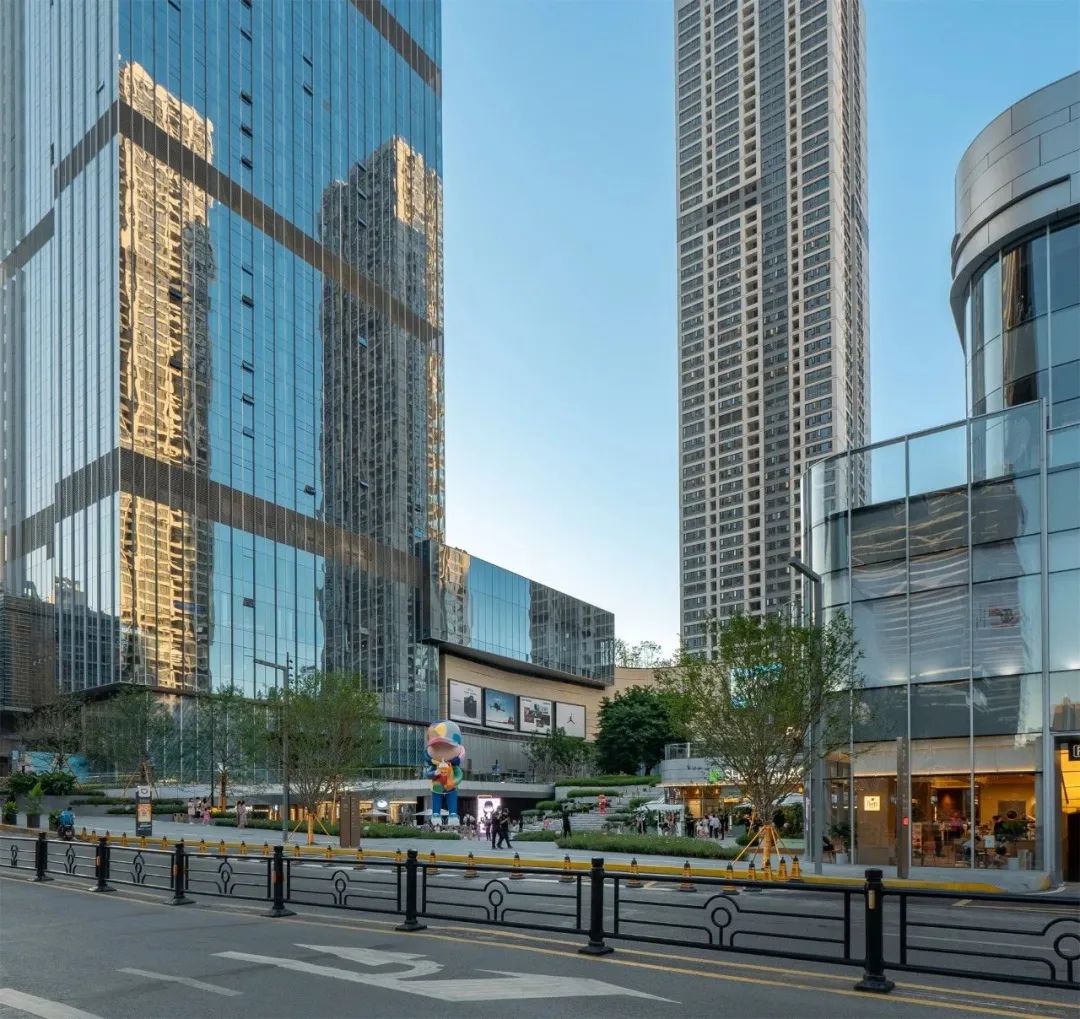

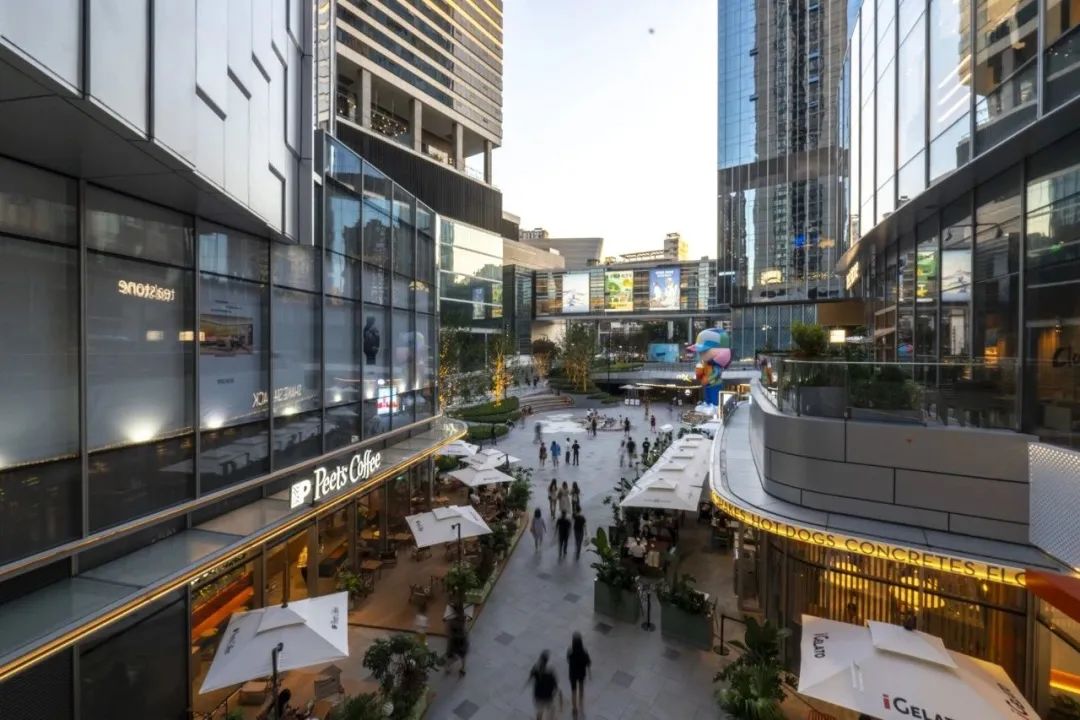

▲  街區空間

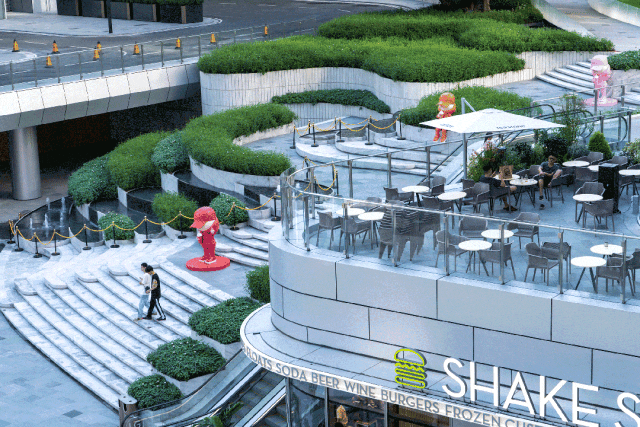

▲  古樹廣場

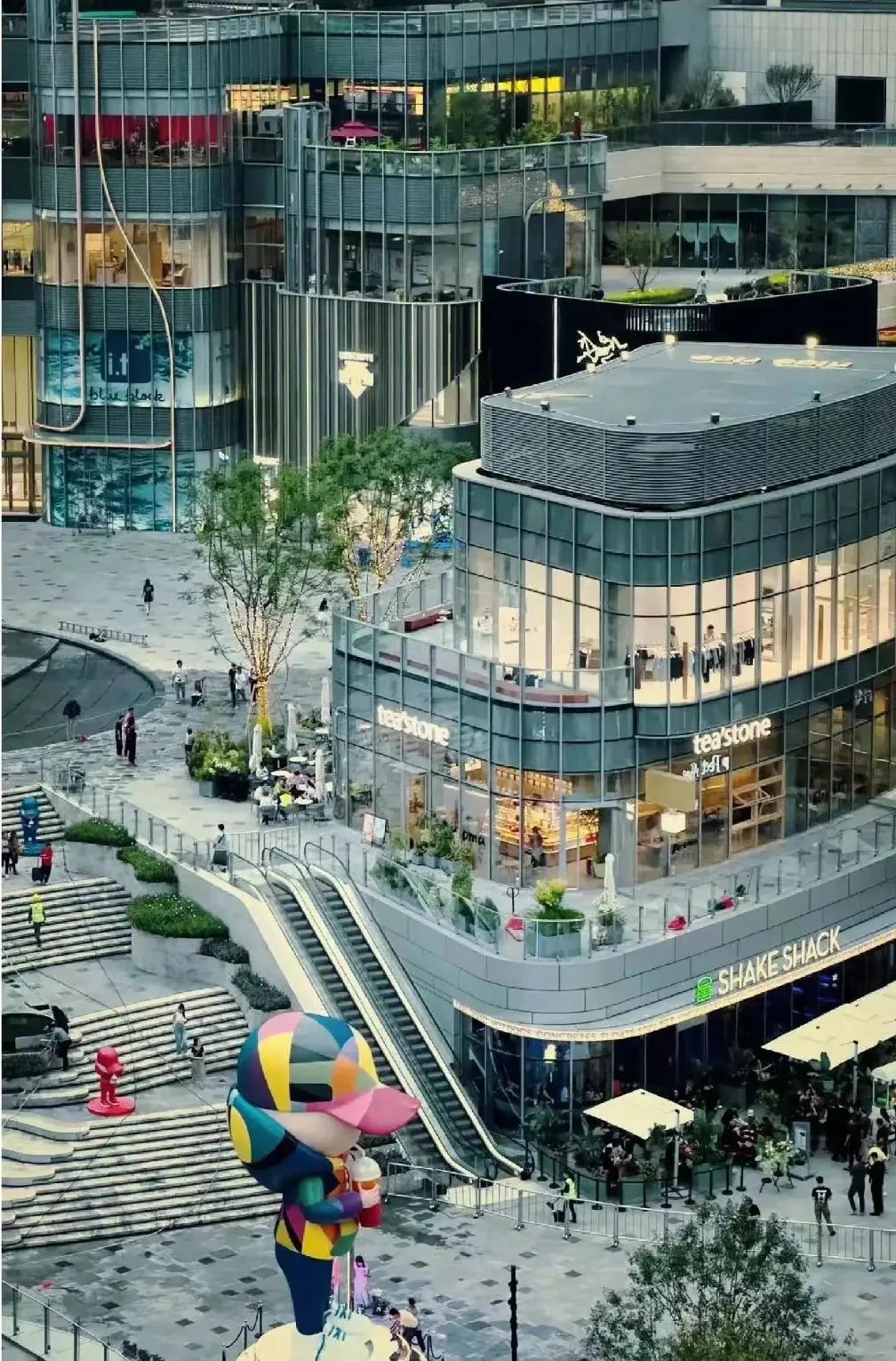

▲  獨棟盒子

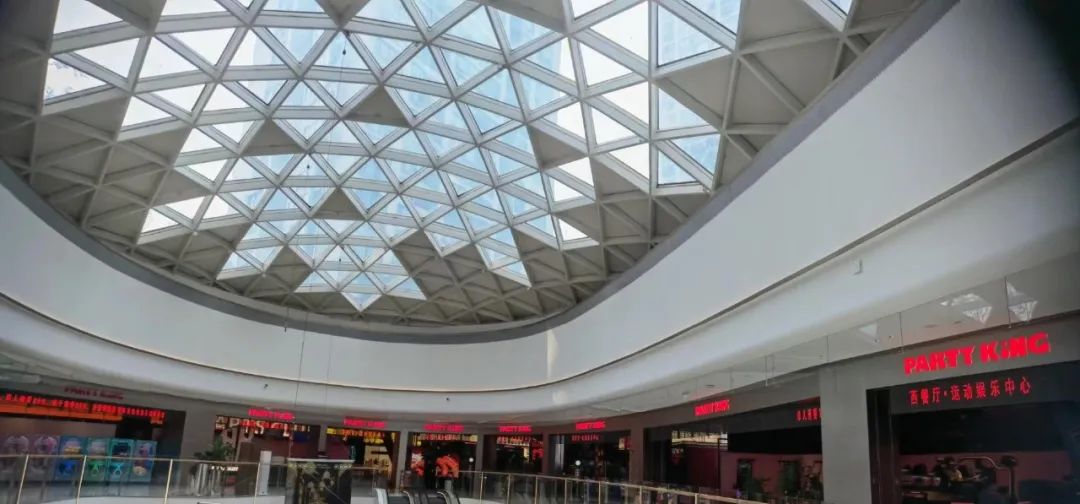

▲  采光頂

項目設計過程中，存在兩種高度尺寸的裝飾線條，為便于施工，需設計為同一種安裝方式。項目團隊根據過往經驗，做出了一種橫向超寬裝飾線條安裝節點構造，利用鋁合金型材的輪廓分明且易于加工的前提下，實現橫向超寬裝飾線條的安裝，既滿足了結構受力要求，又滿足了外觀效果，并申請了實用新型專利。

▲  『專利證書』

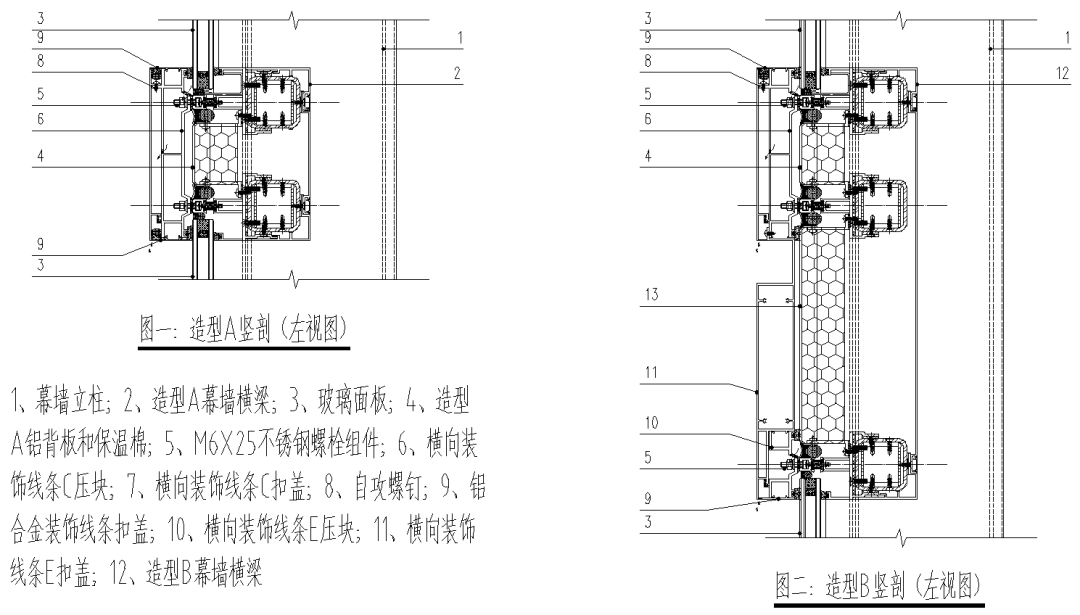

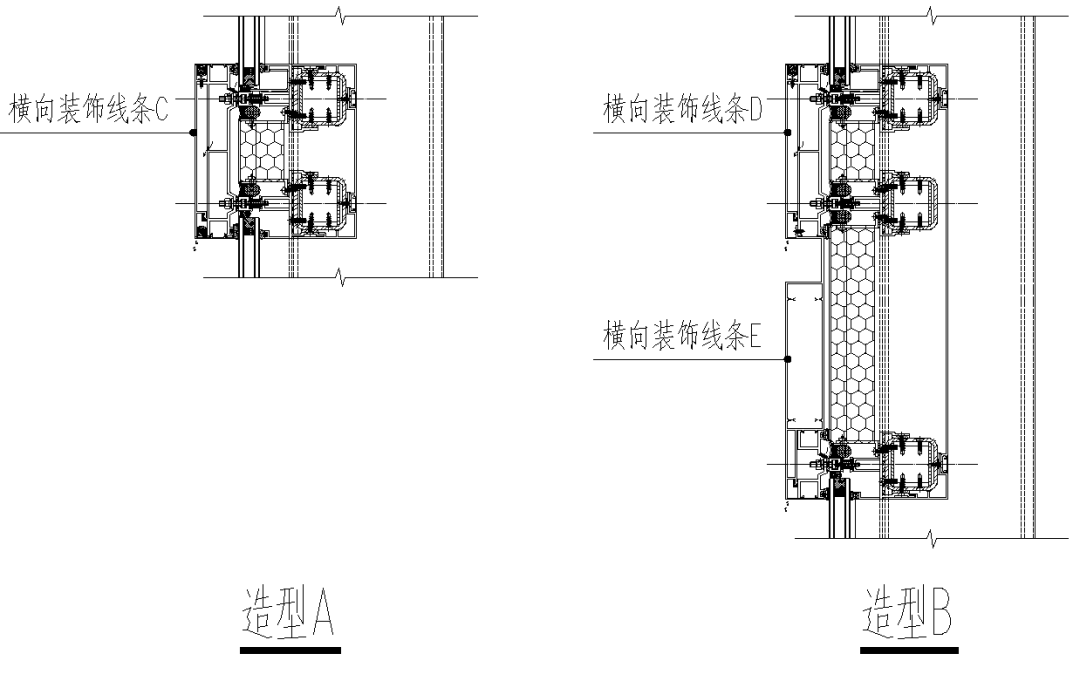

背景技術：其主要包含兩種高度尺寸的造型A和B，其中造型A包含一種高度尺寸的裝飾線條C，造型B包含兩種高度尺寸的裝飾線條D和E，其中橫向裝飾線條C的高度尺寸與橫向裝飾線條D的高度尺寸一樣，需要采取一種安裝方式在既滿足裝飾線條輪廓分明的前提下，又要保證橫向裝飾線條C與橫向裝飾線條D的安裝方式一致。

解決方案：橫向裝飾線條壓塊、橫向裝飾線條扣蓋，橫向裝飾線條壓塊為通長超過至少一個橫梁寬度的鋁合金型材，橫向裝飾線條通過不銹鋼螺栓組件固定在橫梁安裝扣板上，橫向裝飾線條扣蓋插接在橫向裝飾線條壓塊室外側且與橫向裝飾線條壓塊緊固連接，實現橫向超寬裝飾線條的可靠安裝，既滿足了裝飾線條結構的受力要求，又滿足橫向超寬的視覺效果。

通過輪番溝通、測試，在本項目中，使用此種節點構造，減少型材開模，降低施工安裝難度，也考慮了裝飾線條側向風荷載對立柱側向作用，充分驗證后確保構造安全可靠。
